Jak zamontować zawór zwrotny w hydroforze? Uniknij 3 błędów!

W dzisiejszym artykule skupimy się na jednym z kluczowych elementów każdej instalacji hydroforowej zaworze zwrotnym. Pokażę Ci, jak krok po kroku prawidłowo go zamontować, aby Twoja instalacja wodna działała niezawodnie i bezawaryjnie. Z mojego doświadczenia wiem, że poprawny montaż zaworu zwrotnego to podstawa, która pozwoli uniknąć wielu frustrujących problemów i kosztownych napraw w przyszłości.

Co to jest zawór zwrotny i jaką rolę pełni w instalacji wodnej?

Zawór zwrotny to z pozoru niewielki, ale niezwykle ważny element każdej instalacji hydroforowej. Jego podstawowym zadaniem jest zapewnienie jednokierunkowego przepływu wody. Oznacza to, że po wyłączeniu pompy, zawór zwrotny blokuje wodę przed cofnięciem się z powrotem do studni lub innego źródła. Dzięki temu w instalacji utrzymywane jest stałe ciśnienie, a pompa jest chroniona przed pracą "na sucho", co mogłoby doprowadzić do jej poważnego uszkodzenia. Dodatkowo, zawór zwrotny pomaga zapobiegać niebezpiecznym uderzeniom hydraulicznym, które mogą obciążać cały system. Bez niego, każdorazowe wyłączenie pompy oznaczałoby spadek ciśnienia i konieczność ponownego zalewania układu.

Skutki błędnego montażu lub braku zaworu: od częstego włączania pompy po jej awarię

Brak zaworu zwrotnego lub jego nieprawidłowy montaż to prosta droga do problemów z instalacją wodną. Z mojego doświadczenia wiem, że najczęściej spotykane konsekwencje to:

• Częste załączanie się pompy: To najbardziej typowy objaw. Jeśli zawór nie trzyma ciśnienia, woda cofa się do studni, ciśnienie w instalacji spada, a pompa musi się ciągle uruchamiać, aby je uzupełnić. To prowadzi do szybszego zużycia pompy i zwiększonego zużycia energii.
• Brak wody w instalacji mimo pracy pompy: W skrajnych przypadkach, gdy zawór jest całkowicie zablokowany lub uszkodzony w pozycji zamkniętej, pompa może pracować, ale nie będzie w stanie zassać wody do instalacji.
• "Puste" rury po dłuższym postoju: Jeśli woda cofa się do studni, rury ssące zapowietrzają się. Przy ponownym uruchomieniu pompy, zamiast wody, zasysa ona powietrze, co utrudnia, a czasem uniemożliwia jej prawidłowe działanie.
• Uszkodzenie pompy: Długotrwała praca na sucho lub częste, niepotrzebne załączanie się pompy drastycznie skraca jej żywotność i może prowadzić do kosztownej awarii.

Gdzie dokładnie powinien znaleźć się zawór zwrotny? Analiza kluczowych lokalizacji

Lokalizacja zaworu zwrotnego jest absolutnie kluczowa dla prawidłowego działania całej instalacji. Zawsze powtarzam moim klientom, że najważniejsze miejsce to koniec rury ssącej, tuż przed smokiem ssawnym, który zanurzony jest w studni. To podstawowe zabezpieczenie dla pomp ssących, które gwarantuje, że woda nie wróci do źródła. Jednak w zależności od typu pompy i złożoności instalacji, możemy mówić o kilku miejscach montażu:

• Na końcu rury ssącej (przed smokiem): To jest absolutna podstawa. Zawór zwrotny, często zintegrowany ze smokiem ssawnym (koszem filtrującym), musi znajdować się na samym dole rury, w studni.
• W pompach głębinowych: Wiele pomp głębinowych ma wbudowany zawór zwrotny. Mimo to, zawsze zalecam montaż dodatkowego zaworu tuż nad pompą, w rurze tłocznej, jeszcze w studni. To daje dodatkowe zabezpieczenie i ułatwia ewentualny serwis.
• Przed zbiornikiem hydroforowym (na rurze tłocznej): To jest miejsce na drugi, dodatkowy zawór zwrotny, o którym często zapominamy. Montuje się go bezpośrednio przed zbiornikiem hydroforowym, na rurze tłocznej. Ma on za zadanie odciążyć zawór w studni i zapewnić dodatkową ochronę. O tym rozwiązaniu opowiem więcej w dalszej części artykułu.

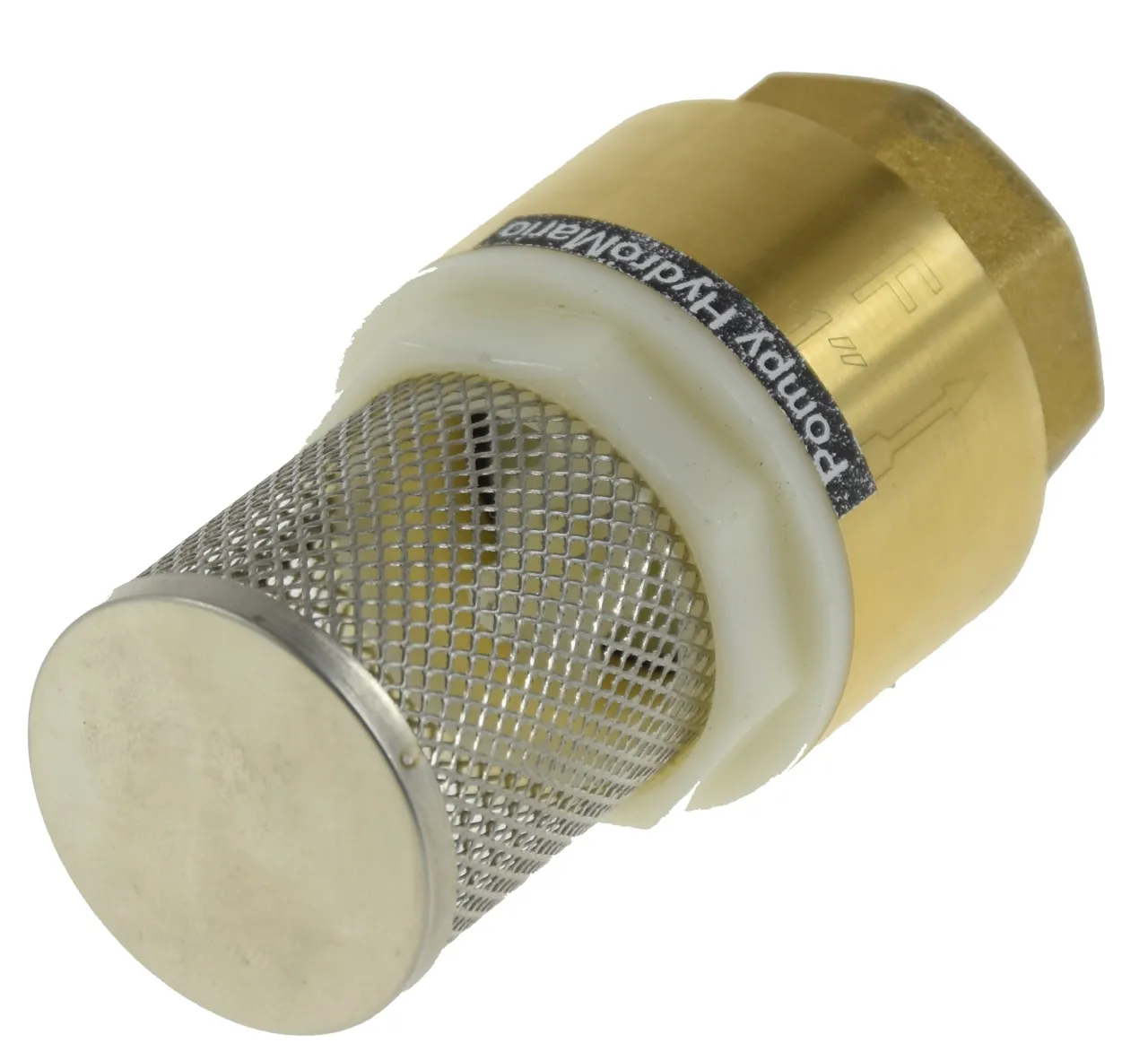

Wybór odpowiedniego zaworu zwrotnego: mosiężny grzybkowy czy inny?

Na rynku dostępnych jest kilka typów zaworów zwrotnych, ale nie wszystkie nadają się do instalacji hydroforowych w takim samym stopniu. Spotkasz się z zaworami klapowymi, grzybkowymi (z mosiężnym lub plastikowym grzybkiem) oraz kulowymi. Z mojego doświadczenia wynika, że do instalacji hydroforowych zdecydowanie najbardziej polecane są zawory grzybkowe, wykonane z mosiądzu. Dlaczego? Są one niezwykle trwałe i niezawodne. Mosiężny grzybek jest znacznie odporniejszy na zużycie i osady niż jego plastikowy odpowiednik, co przekłada się na dłuższą żywotność i stabilniejsze działanie. Zawory klapowe bywają mniej szczelne w dłuższej perspektywie, a kulowe, choć proste, nie zawsze oferują taką precyzję działania jak grzybkowe. Dlatego, jeśli zależy Ci na spokoju na lata, postaw na solidny, mosiężny zawór grzybkowy.

Lista kontrolna narzędzi: co musisz przygotować do pracy?

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Dobrze przygotowany warsztat to połowa sukcesu, a unikniesz niepotrzebnych przerw w pracy. Oto moja lista kontrolna:

• Klucze nastawne lub hydrauliczne (tzw. "żabki") do dokręcania połączeń gwintowanych.
• Obcinak do rur (jeśli trzeba skrócić rurę ssącą) lub piła do metalu.
• Miarka i marker do precyzyjnego odmierzania.
• Materiały uszczelniające: taśma teflonowa lub pakuły z pastą uszczelniającą.
• Szczotka druciana (do czyszczenia gwintów, jeśli są zabrudzone).
• Wiaderko i szmatki do zbierania wody i utrzymania czystości.
• Latarka często pracujemy w słabo oświetlonych miejscach (np. studnia).
• Narzędzia do demontażu starego zaworu (jeśli jest).
• Nowy zawór zwrotny (najlepiej mosiężny grzybkowy) oraz smok ssawny (jeśli nie jest zintegrowany).

Materiały uszczelniające w praktyce: pakuły z pastą czy taśma teflonowa?

Dokładne uszczelnienie połączeń gwintowanych to jeden z najważniejszych etapów montażu zaworu zwrotnego. Nieszczelność w tym miejscu to prosta droga do zapowietrzania się układu i częstego załączania pompy. W praktyce najczęściej stosujemy dwa rodzaje materiałów uszczelniających:

• Taśma teflonowa: Jest łatwa w użyciu i czysta. Należy ją nawijać na gwint zgodnie z kierunkiem dokręcania, zaczynając od końca gwintu, nakładając około 10-15 warstw, w zależności od średnicy gwintu i luzu. Pamiętaj, aby nawijać ją ciasno.
• Pakuły z pastą uszczelniającą: To tradycyjna metoda, która, choć wymaga nieco więcej wprawy, często daje bardzo trwałe i pewne uszczelnienie. Pakuły nawija się równomiernie na gwint, a następnie smaruje specjalną pastą uszczelniającą. Pasta sprawia, że pakuły pęcznieją pod wpływem wody, dodatkowo uszczelniając połączenie. Ja osobiście preferuję pakuły z pastą w miejscach, gdzie zależy mi na maksymalnej pewności.

Niezależnie od wybranej metody, kluczem jest staranność. Niewystarczające uszczelnienie to jeden z najczęstszych błędów, który prowadzi do problemów z instalacją.

Montaż zaworu zwrotnego krok po kroku: Twój kompletny przewodnik

Teraz przejdziemy do konkretów. Poniżej przedstawiam sprawdzony przeze mnie sposób na montaż zaworu zwrotnego, który zapewni Ci spokój na lata. Pamiętaj, aby działać metodycznie i dokładnie.

Krok 1: Przygotowanie instalacji i zapewnienie bezpieczeństwa

Zanim dotkniesz jakiegokolwiek elementu instalacji, zawsze odłącz zasilanie elektryczne pompy. Bezpieczeństwo jest najważniejsze! Następnie, jeśli to możliwe, opróżnij instalację z wody, otwierając najbliższe krany. Przygotuj wszystkie narzędzia i materiały, które wymieniłem wcześniej, i upewnij się, że masz swobodny dostęp do miejsca montażu zaworu. Czyste i uporządkowane miejsce pracy to podstawa.

Krok 2: Montaż zaworu na rurze ssącej kluczowy punkt całego układu

Jak prawidłowo połączyć zawór ze smokiem ssącym?

Zawór zwrotny na rurze ssącej jest najczęściej montowany w połączeniu ze smokiem ssawnym, który pełni funkcję filtra. Smok ssawny ma za zadanie chronić pompę przed zanieczyszczeniami, takimi jak piasek czy liście, które mogłyby uszkodzić wirnik. Zazwyczaj zawór zwrotny jest wkręcany bezpośrednio w korpus smoka. Upewnij się, że połączenie jest solidne i szczelne. Jeśli smok ma już wbudowany zawór, nie montuj dodatkowego w tym samym miejscu to byłoby niepotrzebne i mogłoby zakłócić przepływ.

Technika perfekcyjnego uszczelnienia gwintu krok po kroku

To jest moment, w którym precyzja jest kluczowa. Nieszczelne połączenie to gwarancja problemów. Oto jak to zrobić prawidłowo:

1. Oczyść gwint: Upewnij się, że gwinty na zaworze i rurze są czyste i wolne od brudu czy starych resztek uszczelniacza. W razie potrzeby użyj szczotki drucianej.
2. Wybierz uszczelniacz: Zdecyduj, czy użyjesz taśmy teflonowej, czy pakuł z pastą.
3. Aplikacja taśmy teflonowej:
   • Zacznij nawijać taśmę od drugiego zwoju gwintu, idąc w kierunku końca gwintu.
   • Nawijaj taśmę zgodnie z ruchem wskazówek zegara (czyli w kierunku, w którym będziesz dokręcać element) to zapobiegnie jej odwinięciu podczas skręcania.
   • Nawijaj ciasno, nakładając na siebie kolejne warstwy. Zazwyczaj potrzeba od 10 do 15 warstw, ale może być więcej, jeśli gwinty są luźne.
   • Upewnij się, że taśma pokrywa cały gwint, ale nie wystaje poza jego początek, aby nie dostała się do wnętrza instalacji.
4. Aplikacja pakuł z pastą:
   • Owiń gwint cienką warstwą pakuł, zaczynając od końca gwintu. Pamiętaj, aby pakuły były rozłożone równomiernie i ciasno.
   • Następnie obficie posmaruj pakuły specjalną pastą uszczelniającą. Pasta ułatwia skręcanie i powoduje pęcznienie pakuł, co zwiększa szczelność.
5. Skręcanie połączenia: Ostrożnie skręć zawór z rurą lub smokiem. Dokręcaj mocno, ale z wyczuciem, aby nie uszkodzić gwintów. Użyj kluczy nastawnych.

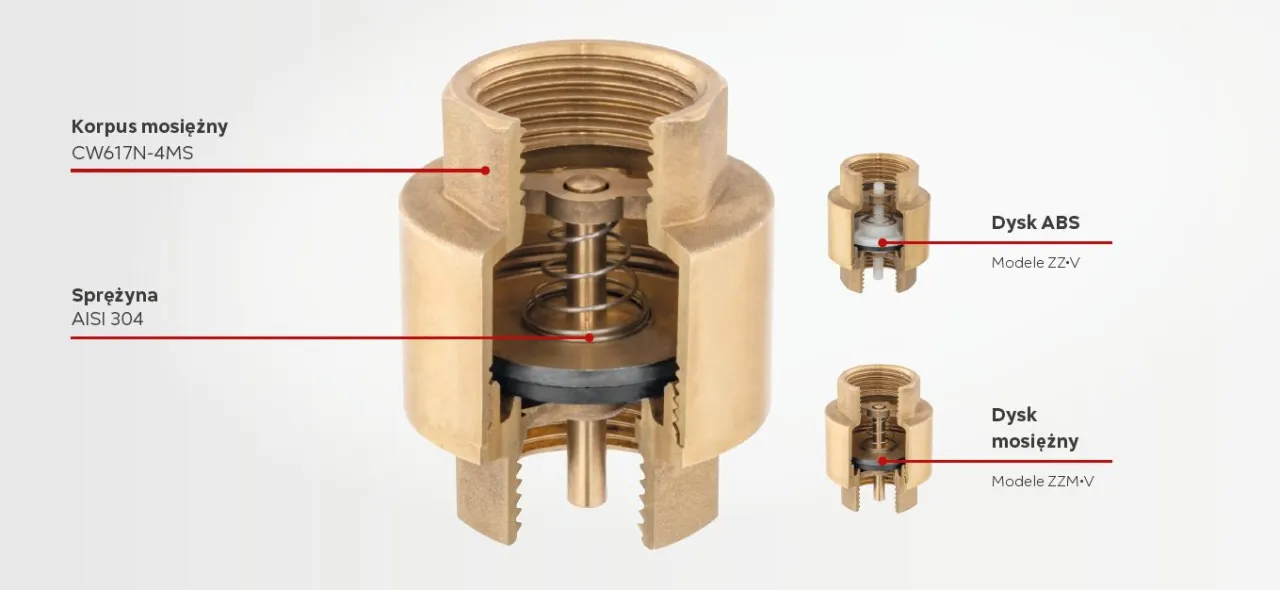

Sprawdzenie kierunku przepływu nie pomyl tej strzałki!

To jest błąd, który zdarza się częściej, niż myślisz, i potrafi sparaliżować całą instalację. Każdy zawór zwrotny ma na swoim korpusie wyraźnie wytłoczoną strzałkę, która wskazuje prawidłowy kierunek przepływu wody. Musisz bezwzględnie zamontować zawór tak, aby strzałka wskazywała od studni w stronę pompy/hydroforu. Jeśli zamontujesz go w odwrotnym kierunku, woda po prostu nie będzie mogła przepłynąć przez zawór, a pompa nie będzie w stanie zassać wody. To krytyczny błąd, który uniemożliwi działanie systemu i wymaga natychmiastowej korekty.

Krok 3: Instalacja dodatkowego zaworu za pompą czy to konieczne?

Jak już wspomniałem, w niektórych instalacjach, zwłaszcza tych bardziej rozbudowanych lub z pompami głębinowymi, warto rozważyć montaż drugiego zaworu zwrotnego. Nie jest to zawsze bezwzględnie konieczne, ale z mojego doświadczenia wiem, że znacząco podnosi to komfort użytkowania i bezpieczeństwo systemu.

Gdzie zamontować drugi zawór, aby ułatwić sobie życie?

Drugi zawór zwrotny zalecam zamontować bezpośrednio przed zbiornikiem hydroforowym, na rurze tłocznej. To miejsce jest łatwo dostępne, co jest dużą zaletą w przypadku ewentualnego serwisu. Pamiętaj, aby i w tym przypadku sprawdzić kierunek strzałki musi wskazywać od pompy w stronę zbiornika hydroforowego.

Korzyści płynące z podwójnego zabezpieczenia instalacji

Instalacja drugiego zaworu zwrotnego przynosi kilka wymiernych korzyści:

• Dodatkowe zabezpieczenie: Jeśli zawór w studni z jakiegoś powodu przestanie działać, ten drugi utrzyma ciśnienie w instalacji, dając Ci czas na reakcję i uniknięcie pracy pompy na sucho.
• Odciążenie zaworu w studni: Dwa zawory dzielą obciążenie, co może wydłużyć żywotność obu.
• Ułatwienie prac serwisowych: W przypadku konieczności naprawy lub wymiany pompy, zawór przed hydroforem pozwala na zamknięcie obiegu i utrzymanie wody w zbiorniku, co znacznie ułatwia pracę. Nie musisz wtedy opróżniać całej instalacji.
• Zapobieganie cofaniu się wody z hydroforu: Zapewnia, że woda ze zbiornika nie cofnie się do pompy, co jest szczególnie ważne w przypadku pomp głębinowych.

Unikaj typowych błędów montażowych i ciesz się bezawaryjną pracą

Nawet doświadczonym instalatorom zdarzają się pomyłki, ale Ty, dzięki temu przewodnikowi, możesz ich uniknąć. Pamiętaj o tych trzech najczęstszych błędach:

Błąd nr 1: Odwrotny kierunek montażu zaworu

Powtórzę to raz jeszcze, bo to naprawdę kluczowe: zawsze, ale to zawsze, sprawdź strzałkę kierunku przepływu na korpusie zaworu! Montaż zaworu w odwrotnym kierunku to najprostsza droga do tego, że instalacja po prostu nie będzie działać. Pompa będzie się włączać, może nawet będzie słychać, jak pracuje, ale woda nie popłynie. To zmarnowany czas i frustracja, której łatwo uniknąć, poświęcając sekundę na sprawdzenie strzałki.

Błąd nr 2: Niewystarczające uszczelnienie połączeń i skutki zapowietrzenia

Niewystarczające uszczelnienie gwintów to kolejny bardzo częsty problem. Nawet niewielka nieszczelność w układzie ssącym sprawia, że pompa, zamiast wody, zasysa powietrze. Efekt? Częste załączanie się pompy, spadek ciśnienia, a nawet całkowity brak wody, mimo że pompa pracuje. Poświęć dodatkowe kilka minut na staranne nawinięcie taśmy teflonowej lub pakuł z pastą. To inwestycja, która zwróci się w bezawaryjnej pracy instalacji.

Błąd nr 3: Złe umiejscowienie zaworu w instalacji z pompą głębinową

W przypadku pomp głębinowych, zawór zwrotny jest często zintegrowany z pompą. Błędem jest jednak założenie, że to wystarczy. Brak dodatkowego zaworu zwrotnego tuż nad pompą (w rurze tłocznej, jeszcze w studni) lub przed hydroforem może prowadzić do nadmiernego obciążenia wbudowanego zaworu, a w przypadku jego awarii do konieczności wyciągania całej pompy ze studni, co jest bardzo pracochłonne. Z mojego doświadczenia wiem, że lepiej mieć te dwa dodatkowe zabezpieczenia, niż żałować później.

Uruchomienie i testowanie: sprawdź poprawność działania instalacji

Po montażu zaworu zwrotnego nie wystarczy po prostu włączyć pompę. Musisz odpowiednio przygotować system i przeprowadzić testy, aby upewnić się, że wszystko działa, jak należy.

Jak prawidłowo zalać pompę i układ ssący?

Zalanie pompy i układu ssącego to kluczowy krok po montażu zaworu. Bez tego pompa nie będzie w stanie zassać wody. Oto jak to zrobić:

1. Otwórz korek zalewowy: Na korpusie pompy (zazwyczaj u góry) znajdziesz korek zalewowy. Odkręć go.
2. Wlej wodę: Powoli wlewaj czystą wodę do otworu zalewowego, aż do momentu, gdy woda zacznie przelewać się z otworu. Oznacza to, że pompa i rura ssąca są wypełnione wodą.
3. Zakręć korek: Dokładnie zakręć korek zalewowy. Upewnij się, że jest szczelny.
4. Otwórz kran: Otwórz jeden z kranów w instalacji, aby umożliwić ujście powietrza z układu.
5. Włącz pompę: Włącz zasilanie pompy. Powinna zacząć pracować i po chwili z kranu powinna popłynąć woda. Początkowo może to być woda z powietrzem, ale po chwili powinna płynąć równomiernie.
6. Odpowietrz system: Pozwól pompie pracować przez kilka minut, aby cały system się odpowietrzył. Zamknij kran, gdy woda będzie płynąć bez pęcherzyków powietrza.

Test szczelności i obserwacja pracy hydroforu: na co zwrócić uwagę?

Po zalaniu i uruchomieniu pompy, przeprowadź dokładny test szczelności i obserwuj pracę hydroforu. To pozwoli Ci szybko wykryć ewentualne problemy:

• Test szczelności: Dokładnie obejrzyj wszystkie połączenia gwintowane, które uszczelniałeś. Szukaj widocznych wycieków wody. Jeśli zauważysz krople, oznacza to nieszczelność, którą należy natychmiast poprawić. Czasem wystarczy delikatnie dokręcić połączenie, innym razem konieczne będzie ponowne uszczelnienie.
• Obserwacja ciśnienia: Sprawdź manometr na hydroforze. Ciśnienie powinno rosnąć do ustawionego poziomu (np. 2,5-3 bar), a następnie pompa powinna się wyłączyć.
• Częstotliwość załączania pompy: Po wyłączeniu pompy, obserwuj manometr. Ciśnienie powinno utrzymywać się na stałym poziomie. Jeśli pompa włącza się zbyt często, mimo że nie ma poboru wody, to sygnał, że zawór zwrotny nie trzyma lub jest inna nieszczelność.
• Dźwięki pracy: Słuchaj, czy pompa pracuje równo, bez dziwnych dźwięków, które mogłyby wskazywać na zapowietrzenie lub inne problemy.

Co zrobić, gdy pompa włącza się zbyt często mimo nowego zaworu?

Jeśli mimo prawidłowego montażu nowego zaworu zwrotnego pompa nadal włącza się zbyt często, nie panikuj. To sygnał, że coś jest nie tak, ale najczęściej da się to zdiagnozować i naprawić. Oto potencjalne przyczyny i kroki, które możesz podjąć:

• Nieszczelność w instalacji: Najczęstsza przyczyna. Sprawdź dokładnie wszystkie połączenia, krany, spłuczki, a nawet rury zakopane w ziemi. Nawet mała nieszczelność może powodować spadek ciśnienia.
• Uszkodzony lub źle zamontowany zawór zwrotny: Mimo że jest nowy, mógł być wadliwy lub został zamontowany w złym kierunku (sprawdź strzałkę!). Czasem uszczelka wewnątrz zaworu może być uszkodzona.
• Niewystarczające ciśnienie w zbiorniku hydroforowym: W zbiornikach przeponowych ciśnienie powietrza w poduszce powietrznej może być zbyt niskie. Sprawdź je manometrem i dopompuj do wartości o 0,2 bara niższej niż ciśnienie załączania pompy (np. jeśli pompa włącza się przy 2 barach, ciśnienie w zbiorniku powinno wynosić 1,8 bara).
• Uszkodzona przepona w zbiorniku: Jeśli przepona jest uszkodzona, woda miesza się z powietrzem, a zbiornik traci swoją funkcję. To wymaga wymiany przepony lub całego zbiornika.
• Zbyt mały zbiornik hydroforowy: Jeśli zbiornik jest za mały w stosunku do zapotrzebowania na wodę, pompa będzie się często włączać.
• Inne problemy z pompą: W rzadkich przypadkach problem może leżeć po stronie samej pompy (np. uszkodzony wirnik, nieszczelności w korpusie).

Konserwacja i diagnoza: kiedy zawór zwrotny wymaga uwagi?

Zawór zwrotny, choć często zapominany, jest elementem, który z czasem może wymagać uwagi. Regularna obserwacja instalacji pozwoli Ci szybko wychwycić sygnały, że coś jest nie tak.

Jak rozpoznać, że zawór zwrotny przestał działać poprawnie?

Objawy wskazujące na to, że zawór zwrotny nie spełnia już swojej funkcji, są dość charakterystyczne i pokrywają się z tymi, które wymieniłem wcześniej jako skutki błędnego montażu. Oto one:

• Częste załączanie się pompy, mimo braku poboru wody. To najczęstszy i najbardziej oczywisty sygnał.
• Gwałtowny spadek ciśnienia w instalacji po wyłączeniu pompy.
• Zapowietrzanie się układu ssącego słychać syczenie, bulgotanie w rurach, a z kranu leci woda zmieszana z powietrzem.
• Brak wody, mimo że pompa pracuje (wskazuje na całkowite zablokowanie zaworu).
• Wyraźne słyszalne "cofanie się" wody do studni po wyłączeniu pompy.

Czyszczenie i konserwacja zaworu czy to w ogóle możliwe?

Wiele zaworów zwrotnych, zwłaszcza tych prostszych i tańszych, nie jest przeznaczonych do czyszczenia czy konserwacji. Są to elementy jednorazowe. Jednakże, niektóre droższe modele, szczególnie zawory grzybkowe, mogą mieć możliwość demontażu i wyczyszczenia wnętrza. Jeśli masz taki zawór, możesz spróbować go rozebrać, usunąć ewentualne osady (np. kamień, piasek) i sprawdzić stan uszczelek. Pamiętaj jednak, że w większości przypadków wymiana zaworu na nowy jest prostszym, pewniejszym i często bardziej opłacalnym rozwiązaniem, zwłaszcza biorąc pod uwagę niską cenę większości tych elementów.

Przeczytaj również: Rura preizolowana: Jak zrobić idealne złącze? Uniknij błędów!

Kiedy należy bezwzględnie wymienić zawór zwrotny na nowy?

Są sytuacje, w których nie ma co się zastanawiać zawór zwrotny po prostu wymaga wymiany. Z mojego doświadczenia wynika, że należy to zrobić, gdy:

• Objawy awarii są trwałe i nie ustępują po próbie czyszczenia (jeśli jest to możliwe) lub po sprawdzeniu innych elementów instalacji.
• Widoczne jest uszkodzenie mechaniczne zaworu (np. pęknięcia korpusu, uszkodzone gwinty).
• Zawór jest bardzo stary i zużyty, a jego materiał (np. plastik) uległ degradacji.
• Po prostu chcesz mieć pewność i uniknąć kolejnych problemów. Koszt nowego zaworu jest zazwyczaj niewielki w porównaniu do kosztów energii zużytej przez często załączającą się pompę czy potencjalnej awarii samej pompy.
