W świecie hydrauliki, gdzie precyzja jest kluczowa, oznaczenia takie jak "1/2 cala" potrafią wprowadzić spore zamieszanie. Wielu z nas, kierując się prostym przelicznikiem matematycznym, szuka w sklepie rury o średnicy 1,27 cm, by później zderzyć się z rzeczywistością i problemami z montażem. Ten artykuł ma za zadanie raz na zawsze rozwiać te wątpliwości, wyjaśniając, co tak naprawdę oznacza 1/2 cala w kontekście instalacji hydraulicznych i jak unikać kosztownych błędów przy zakupach. Z mojego doświadczenia wiem, że zrozumienie tych niuansów to podstawa.
1/2 cala w hydraulice to średnica nominalna DN15, a jej rzeczywiste wymiary różnią się od matematycznego przelicznika
- Oznaczenie "1/2 cala" w hydraulice odnosi się do średnicy nominalnej (DN), a nie do matematycznego przelicznika 1,27 cm.
- Dla rur 1/2 cala stosuje się ustandaryzowaną średnicę nominalną DN15, kluczową przy doborze armatury.
- Rzeczywiste średnice zewnętrzne rur 1/2 cala (DN15) wynoszą około 21,3 mm dla stali, 15 mm lub 18 mm dla miedzi oraz 16 mm dla PEX.
- Gwint zewnętrzny G 1/2 cala ma faktyczną średnicę zewnętrzną około 20,955 mm.
- Zawsze pytaj o średnicę nominalną (DN15), aby prawidłowo dobrać elementy instalacji i uniknąć pomyłek.
Dlaczego 1/2 cala w hydraulice to nie 1,27 cm
Kiedy mówimy o calach, pierwsza myśl to zazwyczaj międzynarodowy cal, czyli dokładnie 2,54 cm. Idąc tym tropem, 1/2 cala to matematycznie 1,27 cm. I tutaj zaczyna się całe zamieszanie w hydraulice. Otóż, w kontekście rur i złączek, ta prosta matematyka po prostu nie działa. Jeśli spróbujesz kupić rurę o średnicy 1,27 cm, szybko przekonasz się, że takie oznaczenie nie istnieje w katalogach hydraulicznych, a to, co jest sprzedawane jako "1/2 cala", ma zupełnie inne, większe wymiary. To kluczowa lekcja, którą wielu z nas musi przyswoić, aby uniknąć frustracji i błędów.
Cal calowi nierówny: czym jest "cal hydrauliczny"?
W branży hydraulicznej posługujemy się czymś, co można nazwać "calem hydraulicznym" lub "calem rurowym". Jest to oznaczenie historyczne, które w przybliżeniu odnosiło się do średnicy wewnętrznej rur stalowych. Jednak ważne jest, aby zrozumieć, że "cal hydrauliczny" nie jest rzeczywistym wymiarem w centymetrach czy milimetrach. To raczej umowna kategoria, która pozwala nam identyfikować i dobierać odpowiednie elementy instalacji. Kiedyś, gdy rury były głównie stalowe, łatwiej było o pewną spójność, ale dziś, przy różnorodności materiałów, musimy patrzeć na to oznaczenie z przymrużeniem oka i szukać prawdziwych wymiarów.
Średnica nominalna (DN) Twój prawdziwy punkt odniesienia
Aby uporządkować ten system, wprowadzono pojęcie średnicy nominalnej (DN - Diameter Nominal). Jest to ustandaryzowane oznaczenie metryczne, które służy do jednoznacznego identyfikowania rozmiaru rur i armatury, niezależnie od materiału, z jakiego są wykonane. I tu dochodzimy do sedna: dla rury oznaczonej jako 1/2 cala, jej średnica nominalna to DN15. To właśnie DN15 jest Twoim prawdziwym punktem odniesienia, gdy kupujesz zawory, złączki czy inne elementy. Dzięki temu oznaczeniu masz pewność, że wszystkie komponenty będą do siebie pasować, mimo że ich rzeczywiste wymiary zewnętrzne mogą się nieco różnić w zależności od producenta czy materiału.
Rura 1/2 cala w praktyce: poznaj jej realne wymiary
Skoro już wiemy, że 1/2 cala to DN15, przyjrzyjmy się, jakie są rzeczywiste wymiary rur o tym oznaczeniu. Dla klasycznej rury stalowej ocynkowanej 1/2 cala (czyli DN15) średnica zewnętrzna wynosi około 21,3 mm (czyli 2,13 cm). Średnica wewnętrzna, która jest kluczowa dla przepływu wody, to zazwyczaj około 15 mm (1,5 cm), choć może się nieznacznie różnić w zależności od grubości ścianki rury. Jak widać, te wartości są znacznie większe niż wspomniane 1,27 cm, co tylko potwierdza, że "cal hydrauliczny" to pojęcie umowne.
Odpowiedniki w miedzi i PEX: na jakie oznaczenia metryczne patrzeć?
Współczesne instalacje to nie tylko stal. Coraz częściej spotykamy się z rurami miedzianymi i wielowarstwowymi (PEX/AL/PEX). Jak w ich przypadku wygląda odpowiednik 1/2 cala (DN15)?
Dla rur miedzianych najczęściej spotykany odpowiednik DN15 to rura o średnicy zewnętrznej 15 mm lub 18 mm. Wybór zależy od konkretnego zastosowania i standardów instalacyjnych. Zawsze upewnij się, że dobierasz odpowiednie złączki do wybranej średnicy rury miedzianej.
W przypadku rur wielowarstwowych PEX/AL/PEX, typowym odpowiednikiem DN15 jest rura o średnicy zewnętrznej 16 mm. Jej średnica wewnętrzna wynosi zazwyczaj około 12 mm (dla rury PEX 16x2, gdzie "2" oznacza grubość ścianki w milimetrach). Zwracaj uwagę na pełne oznaczenie rury, np. PEX 16x2, aby mieć pewność co do jej wymiarów.

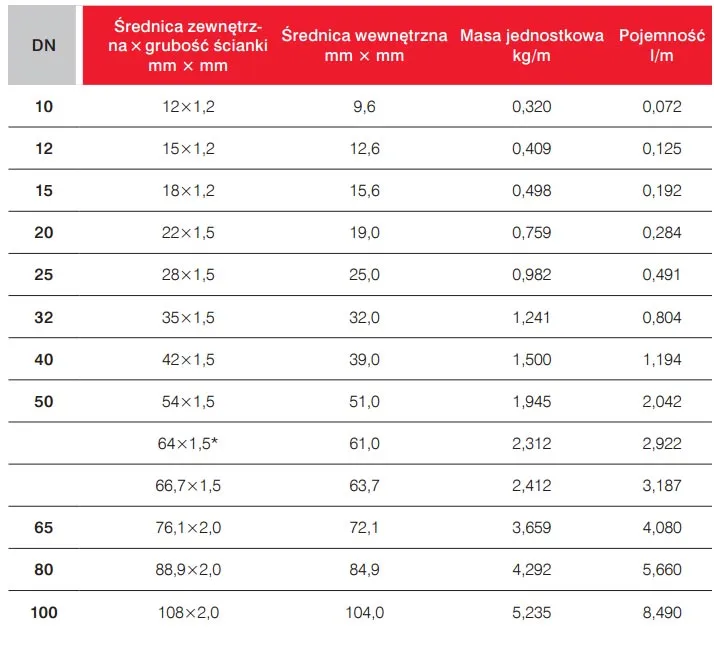

Tabela wymiarów: średnica zewnętrzna i wewnętrzna dla najpopularniejszych materiałów
Aby ułatwić orientację, przygotowałem tabelę podsumowującą rzeczywiste wymiary rur o średnicy nominalnej DN15 (czyli 1/2 cala) dla najpopularniejszych materiałów:
| Materiał i oznaczenie nominalne | Średnica zewnętrzna / Średnica wewnętrzna |
|---|---|
| Rura stalowa ocynkowana 1/2" (DN15) | ok. 21,3 mm / ok. 15 mm |
| Rura miedziana (odpowiednik DN15) | 15 mm lub 18 mm (zewnętrzna) |
| Rura wielowarstwowa PEX/AL/PEX (odpowiednik DN15) | 16 mm (zewnętrzna) / ok. 12 mm (wewnętrzna dla PEX 16x2) |
Tajemnica gwintów: jak zmierzyć i rozpoznać gwint 1/2 cala
Kiedy mówimy o złączkach i armaturze, kluczową rolę odgrywają gwinty. W Polsce i większości Europy dla gwintów rurowych dominuje standard BSP (British Standard Pipe), znany również jako gwinty calowe Whitwortha. Oznaczane są one literą G (gwint walcowy) lub R (gwint stożkowy zewnętrzny) i Rc (gwint stożkowy wewnętrzny). To właśnie te oznaczenia, takie jak G 1/2", R 1/2" czy Rc 1/2", znajdziesz na większości elementów hydraulicznych, od baterii po zawory. Zrozumienie tego standardu jest absolutnie fundamentalne dla każdego, kto chce samodzielnie coś zamontować lub naprawić w instalacji.
Ile milimetrów ma gwint G 1/2"? Zaskakująca prawda
Podobnie jak w przypadku rur, gwint G 1/2" nie ma 1,27 cm średnicy. Jego rzeczywista średnica zewnętrzna (na szczytach zwojów) wynosi około 20,955 mm, czyli w zaokrągleniu około 2,1 cm. Jest to wymiar, który pasuje do rur o średnicy nominalnej DN15. To właśnie ta różnica między oznaczeniem "1/2 cala" a rzeczywistym wymiarem w milimetrach jest najczęstszą przyczyną pomyłek. Pamiętaj, że oznaczenie 1/2" odnosi się do nominalnego rozmiaru, a nie do bezpośredniego pomiaru suwmiarką.

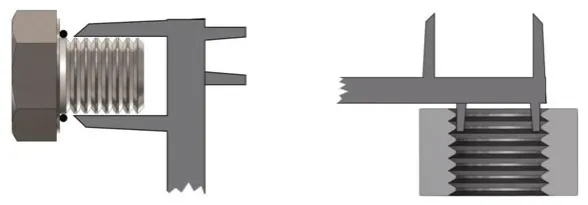

Praktyczny poradnik: jak suwmiarką poprawnie zidentyfikować rozmiar gwintu?
Mierzenie gwintu suwmiarką to częsta praktyka, ale trzeba to robić z głową. Oto, jak prawidłowo zidentyfikować rozmiar gwintu i uniknąć typowych błędów:
- Mierz średnicę zewnętrzną gwintu: Zawsze mierz średnicę zewnętrzną gwintu (dla gwintu zewnętrznego) lub średnicę wewnętrzną (dla gwintu wewnętrznego) na szczytach zwojów. Nie mierz średnicy wewnętrznej rury, do której gwint ma pasować.
- Zanotuj wynik: Jeśli zmierzysz gwint zewnętrzny i otrzymasz wynik około 21 mm (2,1 cm), to jest to właśnie nasz gwint G 1/2".
- Interpretuj w kontekście nominalnym: Pamiętaj, że wynik 21 mm nie oznacza, że masz szukać gwintu "2,1 cm". Oznacza to, że masz do czynienia z gwintem G 1/2". To jest klucz do prawidłowego doboru.
- Sprawdź liczbę zwojów na cal: Doświadczeni hydraulicy często sprawdzają również liczbę zwojów gwintu na cal (TPI - Threads Per Inch), aby upewnić się co do standardu. Dla gwintu 1/2" BSP jest to 14 zwojów na cal.
Najczęstszym błędem jest zmierzenie gwintu, uzyskanie np. 21 mm, a następnie szukanie rury "2,1 cm". To pułapka! Zawsze odnosimy się do oznaczeń nominalnych.
Jak uniknąć kosztownej pomyłki w sklepie hydraulicznym
Jako Jeremi Baranowski, mogę powiedzieć jedno: najważniejsza zasada to pytanie o średnicę nominalną (DN), a nie tylko o "cale". Jeśli potrzebujesz elementów do rury 1/2 cala, proś o DN15. To ustandaryzowane oznaczenie zapewni Ci, że sprzedawca poda Ci odpowiednie produkty, niezależnie od materiału czy producenta. Unikniesz w ten sposób kupowania niewłaściwych złączek czy zaworów, co w najlepszym razie skończy się dodatkową wizytą w sklepie, a w najgorszym wyciekiem i kosztowną naprawą.
Mierzysz starą rurę? Oto, na co zwrócić uwagę
Jeśli mierzysz starą, istniejącą rurę, aby dobrać do niej nowe elementy, pamiętaj o kilku rzeczach:
- Mierz średnicę zewnętrzną: Zawsze mierz średnicę zewnętrzną rury. To ona jest podstawą doboru złączek zaciskowych czy skręcanych.
- Nie myl średnicy nominalnej ze średnicą zewnętrzną: Wynik pomiaru średnicy zewnętrznej (np. 21,3 mm dla stali) jest rzeczywistym wymiarem, ale nadal musisz go skojarzyć z odpowiednią średnicą nominalną (DN15) i oznaczeniem calowym (1/2 cala).
- Uważaj na korozję i osady: Stare rury mogą być pokryte korozją lub osadami, co może zafałszować pomiar. W miarę możliwości oczyść miejsce pomiaru.
Najczęstsze błędy przy doborze złączek i jak ich nie popełnić
Z mojego doświadczenia wynika, że najczęstsze błędy przy doborze złączek to:
- Mierzenie suwmiarką i szukanie "dokładnego" wymiaru: Jak już wspomniałem, zmierzenie np. 21 mm i szukanie rury "2,1 cm" to prosta droga do pomyłki. Zawsze przekładaj zmierzone wymiary na oznaczenia nominalne (DN15, 1/2 cala).
- Mylenie średnicy nominalnej ze średnicą zewnętrzną: Klienci często mylą te dwa pojęcia. Pamiętaj, że DN to kategoria, a średnica zewnętrzna to rzeczywisty wymiar.
- Ignorowanie materiału rury: Rury z różnych materiałów (stal, miedź, PEX) o tej samej średnicy nominalnej (DN15) mają różne średnice zewnętrzne i wymagają innych typów złączek. Złączka do PEX 16 mm nie będzie pasować do rury stalowej 21,3 mm, mimo że obie są "1/2 cala" nominalnie.
- Niewłaściwy dobór gwintów: Upewnij się, że gwinty są zgodne zarówno pod względem rozmiaru (np. G 1/2"), jak i typu (zewnętrzny/wewnętrzny, walcowy/stożkowy).
Przeczytaj również: Instalacja hydrauliczna w domu: Ile kosztuje? Cennik i porady eksperta
Zapamiętaj tę jedną zasadę dotyczącą cali w hydraulice
Jeśli miałbyś zapamiętać tylko jedną rzecz z tego artykułu, niech będzie to ta: 1/2 cala w hydraulice to zawsze DN15, a jego rzeczywiste wymiary zależą od materiału rury i nie są to 1,27 cm. Zawsze odnoś się do średnicy nominalnej (DN) przy zakupach i doborze elementów. To pozwoli Ci uniknąć pomyłek, zaoszczędzić czas i pieniądze, a przede wszystkim stworzyć szczelną i sprawną instalację. Zaufaj mi, to jest podstawa sukcesu w każdym projekcie hydraulicznym.
