Wybór odpowiedniej rury do gazu od skrzynki do domu to znacznie więcej niż tylko decyzja o materiale. To kluczowy element, który wpływa na bezpieczeństwo, niezawodność i zgodność z przepisami całej instalacji gazowej w Twoim budynku. Jako Jeremi Baranowski, z wieloletnim doświadczeniem w branży, wiem, że prawidłowe podejście do tego tematu to podstawa. W tym artykule przeprowadzę Cię przez wszystkie najważniejsze aspekty, od wyboru materiału i średnicy, po kluczowe zasady montażu i niezbędne formalności.
Wybór rury gazowej od skrzynki do domu: polietylen (PE) to standard, ale liczy się też średnica i montaż.
- Standardem dla przyłączy gazowych jest rura polietylenowa (PE) klasy PE100 lub PE100 RC, charakteryzująca się wysoką odpornością.
- Średnica rury (np. d32) jest dobierana przez projektanta na podstawie sumarycznej mocy urządzeń gazowych i długości przyłącza.
- Rura w ziemi musi być ułożona na głębokości minimum 1 metra, na podsypce i obsypce piaskowej.
- Obowiązkowo nad rurą należy ułożyć żółtą taśmę lokalizacyjną z metalową wkładką.
- Przejście rury przez ścianę budynku wymaga rury osłonowej i szczelnego uszczelnienia, a wewnątrz budynku rura PE łączy się ze stalową.
- Cały proces wymaga projektu, uprawnionego wykonawcy oraz odbioru technicznego z próbą szczelności.
Rura stalowa czy polietylenowa? Poznaj obecny standard i jego zalety
Kiedy stajemy przed wyborem rury do przyłącza gazowego, podstawową decyzją jest materiał. Przez lata dominowały rury stalowe, ale technologia idzie do przodu. Dziś rynek przyłączy gazowych zdominowały rury polietylenowe, oferujące szereg zalet, które sprawiły, że stały się one branżowym standardem. Przyjrzyjmy się im bliżej.
Rury PE (polietylenowe): dlaczego zdominowały rynek przyłączy gazowych?
Rury polietylenowe (PE), zazwyczaj w charakterystycznym żółtym lub pomarańczowym kolorze, to obecnie niekwestionowany standard dla przyłączy gazowych od skrzynki do budynku. Ich popularność wynika z szeregu zalet. Przede wszystkim są odporne na korozję, co jest ogromnym atutem w przypadku instalacji podziemnych, gdzie wilgoć i agresywne środowisko gruntowe mogłyby szybko zniszczyć stal. Dodatkowo, rury PE są elastyczne, co ułatwia montaż i pozwala na lepsze dopasowanie do nierówności terenu, a także są lżejsze, co obniża koszty transportu i pracy. Ich gładka powierzchnia wewnętrzna minimalizuje opory przepływu gazu, a połączenia wykonywane metodą zgrzewania zapewniają wysoką szczelność i trwałość całej instalacji.
Charakterystyka rur PE100 i PE100 RC: co oznaczają te symbole?
Wybierając rury PE, często spotkasz się z oznaczeniami takimi jak PE100 czy PE100 RC. Co one oznaczają? PE100 to klasa materiału, wskazująca na jego wysoką wytrzymałość. Rury wykonane z polietylenu PE100 charakteryzują się doskonałymi właściwościami mechanicznymi. Jeszcze lepsze parametry oferują rury PE100 RC (Resistant to Crack). Symbol RC oznacza podwyższoną odporność na zarysowania i powolną propagację pęknięć. Jest to niezwykle ważne w praktyce, ponieważ minimalizuje ryzyko uszkodzeń rury podczas układania w gruncie, nawet w przypadku obecności ostrych kamieni. Wybierając rury PE100 RC, inwestujesz w jeszcze większe bezpieczeństwo i dłuższą żywotność instalacji gazowej.
Kiedy rura stalowa wciąż jest stosowana na odcinku skrzynka-dom?
Mimo dominacji rur PE, w niektórych specyficznych przypadkach rury stalowe wciąż znajdują zastosowanie na odcinku przyłącza gazowego od skrzynki do domu. Dotyczy to przede wszystkim modernizowanych, starszych instalacji, gdzie zachodzi konieczność połączenia z istniejącą siecią stalową. Czasami, w bardzo specyficznych warunkach terenowych lub w miejscach wymagających wyjątkowej odporności mechanicznej na uszkodzenia zewnętrzne, projektant może podjąć decyzję o zastosowaniu rur stalowych. Należy jednak pamiętać, że rury stalowe wymagają odpowiedniego zabezpieczenia antykorozyjnego i są bardziej podatne na osiadanie gruntu, co może prowadzić do naprężeń. To właśnie dlatego w nowych realizacjach polietylen jest preferowanym wyborem.
Jak dobrać odpowiednią średnicę rury gazowej?
Wybór materiału to dopiero początek. Kolejnym, równie krytycznym aspektem, jest dobór odpowiedniej średnicy rury gazowej. Niewłaściwie dobrana średnica może prowadzić do niewystarczającego ciśnienia gazu w instalacji, co z kolei przełoży się na nieefektywne działanie urządzeń, a nawet problemy z ich uruchomieniem. To element, którego nie można lekceważyć, ponieważ ma bezpośredni wpływ na komfort i bezpieczeństwo użytkowania gazu w Twoim domu.
Od czego zależy średnica przyłącza? Moc urządzeń i długość instalacji
Średnica rury gazowej nie jest kwestią "na oko". Zależy ona od dwóch głównych czynników: zapotrzebowania na gaz oraz długości samego przyłącza. Zapotrzebowanie na gaz wynika z sumarycznej mocy wszystkich urządzeń gazowych, które będą zainstalowane w budynku począwszy od kotła grzewczego, przez kuchenkę gazową, po ewentualny podgrzewacz wody czy kominek gazowy. Im większa łączna moc, tym większy przepływ gazu jest potrzebny, a co za tym idzie, większa średnica rury. Długość przyłącza również ma znaczenie, ponieważ im dłuższa rura, tym większe straty ciśnienia gazu, co również może wymagać zastosowania rury o większej średnicy, aby zapewnić odpowiednie parametry na końcu instalacji.
Najpopularniejsze średnice w domach jednorodzinnych: kiedy d32 wystarczy?
W przypadku typowych domów jednorodzinnych, gdzie zapotrzebowanie na gaz nie jest ekstremalnie wysokie, a długość przyłącza mieści się w rozsądnych granicach, najczęściej stosuje się rury o średnicy d32. Jest to popularny wybór, który w wielu przypadkach okazuje się wystarczający do zasilenia standardowych urządzeń gazowych. Niemniej jednak, muszę podkreślić, że jest to jedynie przykład i nie należy traktować tego jako uniwersalnej zasady. Każda instalacja jest inna i wymaga indywidualnej analizy. Zdarza się, że dla większych domów lub tych z rozbudowaną instalacją grzewczą, konieczne będzie zastosowanie rury o średnicy d40, a nawet większej.
Dlaczego nigdy nie powinieneś dobierać średnicy samodzielnie? Rola projektanta
To jest punkt, który zawsze podkreślam moim klientom: nigdy nie próbuj dobierać średnicy rury gazowej samodzielnie! Jest to zadanie dla uprawnionego projektanta instalacji gazowych. Tylko on, na podstawie szczegółowych obliczeń hydraulicznych, uwzględniających moc wszystkich urządzeń, długość i przebieg instalacji, a także ciśnienie gazu w sieci, jest w stanie precyzyjnie określić wymaganą średnicę. Dobór średnicy to kluczowy element projektu budowlanego i gwarancja, że Twoja instalacja będzie działać efektywnie i bezpiecznie, zapewniając odpowiednie ciśnienie gazu do wszystkich odbiorników. Zaufaj ekspertom w tej kwestii.
Montaż rury gazowej krok po kroku: najważniejsze zasady techniczne
Nawet najlepsza rura, wykonana z najtrwalszego materiału i o idealnie dobranej średnicy, nie zapewni bezpieczeństwa i niezawodności, jeśli nie zostanie prawidłowo zamontowana. Montaż przyłącza gazowego to proces, który wymaga precyzji, doświadczenia i ścisłego przestrzegania obowiązujących przepisów. Jako Jeremi Baranowski, zawsze zwracam uwagę na te szczegóły, bo to one decydują o długoterminowym, bezproblemowym użytkowaniu instalacji.

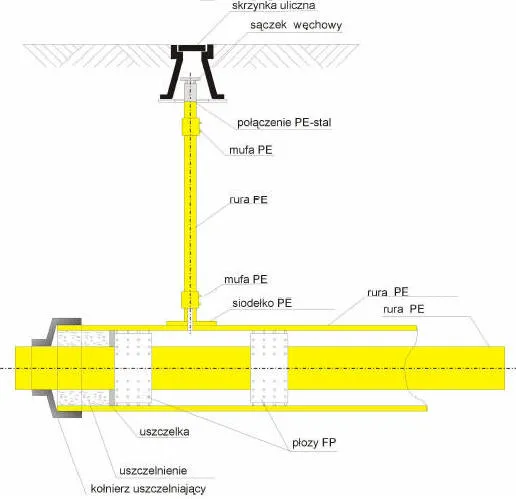

Na jakiej głębokości musi być ułożona rura z gazem? Wymogi prawne
Jednym z podstawowych wymogów dotyczących montażu rury gazowej w ziemi jest jej głębokość ułożenia. Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, rura gazowa musi być ułożona na głębokości minimum 1 metra. W praktyce, dla zapewnienia dodatkowej ochrony przed uszkodzeniami mechanicznymi (np. podczas prac ziemnych), często układa się ją nieco głębiej, na głębokości 1-1,2 metra. To kluczowe, aby rura była odpowiednio zabezpieczona przed mrozem i obciążeniami zewnętrznymi, które mogłyby prowadzić do jej uszkodzenia.
Podsypka, obsypka i taśma lokalizacyjna: 3 elementy, o których wykonawca nie może zapomnieć
- Podsypka i obsypka: Aby chronić rurę przed ostrymi kamieniami i nierównościami gruntu, konieczne jest ułożenie jej na warstwie piasku (podsypce) oraz zasypanie piaskiem (obsypce) o grubości około 10-20 cm. Piasek tworzy amortyzującą warstwę, która minimalizuje ryzyko uszkodzeń mechanicznych rury PE podczas zasypywania wykopu i późniejszego osiadania gruntu.
- Taśma lokalizacyjna: To absolutny obowiązek! Około 20-30 cm nad rurą gazową należy ułożyć żółtą taśmę lokalizacyjną z metalową wkładką. Jej zadaniem jest umożliwienie precyzyjnej lokalizacji przebiegu instalacji w przyszłości za pomocą detektorów. To niezwykle ważne w przypadku późniejszych prac ziemnych na działce, aby uniknąć przypadkowego uszkodzenia rury gazowej.
- Odległości: Należy bezwzględnie zachować minimalne odległości od innych instalacji podziemnych (np. kabli energetycznych, wodociągów, kanalizacji) oraz fundamentów budynku. Te odległości są precyzyjnie określone w normach i projekcie, np. 0,5 m od kabli energetycznych czy 0,8 m od wodociągów. Ich przestrzeganie zapobiega wzajemnemu oddziaływaniu instalacji i ułatwia ewentualne prace serwisowe.

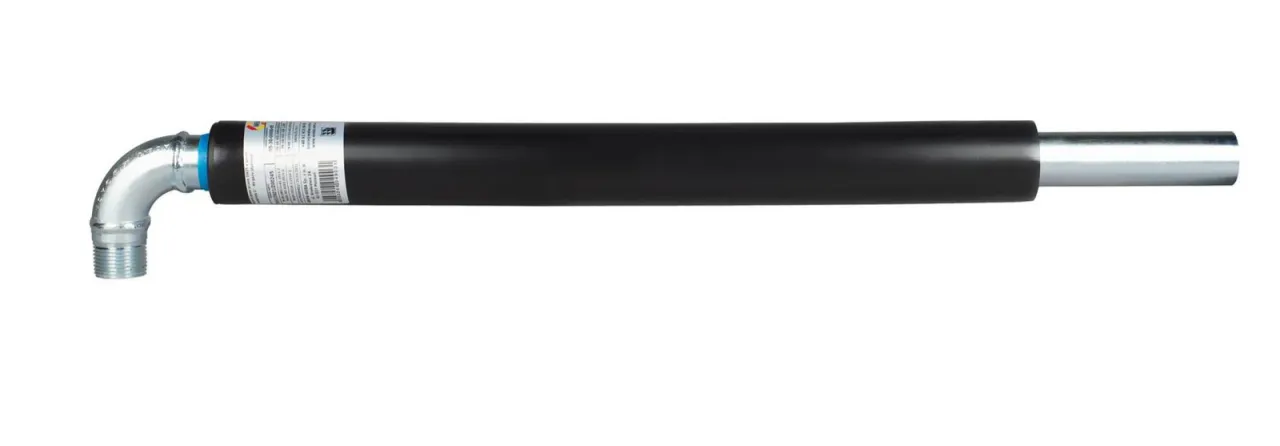

Bezpieczne przejście przez ścianę budynku: jak to zrobić prawidłowo?
Przejście rury gazowej przez ścianę fundamentową budynku to jeden z najbardziej krytycznych punktów całej instalacji. To właśnie w tym miejscu, w przypadku nieszczelności, gaz mógłby potencjalnie przeniknąć do wnętrza budynku, stwarzając ogromne zagrożenie. Dlatego też ten element wymaga szczególnej uwagi i precyzyjnego wykonania, zgodnie z najwyższymi standardami bezpieczeństwa.
Rura osłonowa i uszczelnienie: klucz do ochrony przed przenikaniem gazu
Aby zapewnić maksymalne bezpieczeństwo, przejście rury polietylenowej (PE) przez ścianę fundamentową musi być wykonane w specjalnej rurze osłonowej, często nazywanej peszlem. Rura osłonowa chroni rurę gazową przed uszkodzeniami mechanicznymi w miejscu przejścia przez mur. Co więcej, przestrzeń między rurą gazową a rurą osłonową musi być odpowiednio uszczelniona. Służą do tego specjalne systemy uszczelniające, które zapobiegają przenikaniu gazu do wnętrza budynku w razie ewentualnej nieszczelności rury PE, a także chronią przed wodą i wilgocią z gruntu.
Połączenie PE/stal: gdzie kończy się rura polietylenowa, a zaczyna stalowa?
Warto pamiętać, że rura polietylenowa (PE) nie może być prowadzona wewnątrz budynku. Zgodnie z przepisami, odcinek PE kończy się zazwyczaj tuż za ścianą fundamentową lub w specjalnej skrzynce gazowej umieszczonej na zewnątrz budynku. W tym miejscu, za pomocą specjalnego złącza przejściowego PE/stal, rura polietylenowa jest łączona z instalacją stalową, która następnie jest prowadzona wewnątrz budynku do poszczególnych urządzeń gazowych. Złącze to musi być wykonane profesjonalnie i z zachowaniem pełnej szczelności, aby zapewnić ciągłość i bezpieczeństwo całej instalacji.
Formalności i przepisy: co musisz wiedzieć przed rozpoczęciem prac
Prawidłowe wykonanie przyłącza gazowego to nie tylko kwestia techniki i materiałów, ale również szereg formalności i ścisłej zgodności z przepisami prawa budowlanego oraz regulacjami operatora sieci gazowej. Pominięcie któregokolwiek z tych etapów może skutkować poważnymi problemami, od kar finansowych po niemożność uruchomienia instalacji. Z mojego doświadczenia wiem, że warto poświęcić czas na zrozumienie tego procesu.
Warunki przyłączenia i projekt: pierwszy i najważniejszy krok
- Uzyskanie warunków przyłączenia: Pierwszym krokiem jest złożenie wniosku do lokalnego operatora sieci gazowej (np. Polskiej Spółki Gazownictwa) o wydanie warunków przyłączenia. W dokumencie tym operator określi techniczne możliwości przyłączenia do sieci, wskaże miejsce wpięcia oraz poda wymagania dotyczące przyłącza.
- Sporządzenie projektu budowlanego: Na podstawie uzyskanych warunków przyłączenia, uprawniony projektant instalacji gazowych musi sporządzić szczegółowy projekt budowlany przyłącza gazowego. Projekt ten zawiera m.in. trasę rurociągu, dobór materiałów i średnic, głębokość ułożenia, sposób przejścia przez ścianę budynku oraz schemat instalacji wewnętrznej.
- Uzyskanie pozwolenia na budowę lub dokonanie zgłoszenia: W zależności od lokalnych przepisów i zakresu prac, konieczne może być uzyskanie pozwolenia na budowę lub dokonanie zgłoszenia robót budowlanych w odpowiednim urzędzie. Projektant zazwyczaj pomaga w tym procesie.
Kto może wykonać przyłącze gazowe? Sprawdź uprawnienia swojego wykonawcy
To absolutnie kluczowa kwestia bezpieczeństwa. Prace związane z budową i montażem przyłącza gazowego mogą być wykonane wyłącznie przez firmę posiadającą odpowiednie uprawnienia gazowe. Nie jest to praca dla "złotej rączki" czy niesprawdzonego wykonawcy. Uprawnienia te gwarantują, że wykonawca posiada niezbędną wiedzę techniczną, doświadczenie oraz kwalifikacje do bezpiecznego i zgodnego z normami wykonania tak odpowiedzialnej instalacji. Zawsze proś o przedstawienie aktualnych uprawnień i referencji to Twoje prawo i Twoje bezpieczeństwo.
Odbiór techniczny i próba szczelności: finał inwestycji gwarantujący bezpieczeństwo
Po zakończeniu prac montażowych, cała inwestycja musi zostać poddana odbiorowi technicznemu. Odbiór ten jest przeprowadzany przez przedstawicieli operatora sieci gazowej oraz uprawnionego inspektora nadzoru. Kluczowym elementem odbioru jest próba szczelności instalacji gazowej. Polega ona na napełnieniu rurociągu sprężonym powietrzem lub gazem obojętnym i sprawdzeniu, czy nie występują żadne ubytki ciśnienia. Dopiero pozytywny wynik próby szczelności i pomyślny odbiór techniczny pozwalają na uruchomienie instalacji gazowej i bezpieczne korzystanie z gazu w budynku. To ostateczny test, który potwierdza, że wszystko zostało wykonane zgodnie ze sztuką i przepisami.
Przeczytaj również: Spłuczka przecieka? Samodzielna naprawa zaworu spustowego to proste!
Najczęstsze błędy przy wyborze i montażu rury gazowej: jak ich uniknąć?
W mojej praktyce spotkałem się z wieloma błędami popełnianymi zarówno na etapie projektowania, jak i montażu przyłączy gazowych. Znajomość tych pułapek jest niezwykle cenna, ponieważ pozwala na ich uniknięcie i gwarantuje, że Twoja instalacja gazowa będzie służyć Ci bezpiecznie i bezproblemowo przez długie lata. Zwróć uwagę na te aspekty, aby uchronić się przed kosztownymi poprawkami i zagrożeniami.
Zbyt mała średnica: jakie są konsekwencje tego błędu?
Jak już wspomniałem, dobór średnicy jest krytyczny. Zastosowanie zbyt małej średnicy rury gazowej, w stosunku do zapotrzebowania na gaz i długości przyłącza, to jeden z najczęstszych i najbardziej uciążliwych błędów. Jego konsekwencje mogą być poważne: niewystarczające ciśnienie gazu na odbiornikach, co objawia się słabym płomieniem w kuchence, problemami z uruchomieniem kotła grzewczego lub jego pracą z niedostateczną mocą. W efekcie, urządzenia gazowe nie będą działać prawidłowo, a Ty nie będziesz mógł w pełni cieszyć się komfortem użytkowania gazu. To błąd, którego naprawa jest zazwyczaj kosztowna i skomplikowana, dlatego tak ważne jest powierzenie doboru średnicy doświadczonemu projektantowi.
Nieprawidłowa głębokość ułożenia i brak taśmy ostrzegawczej
Ułożenie rury gazowej na zbyt małej głębokości to prosta droga do problemów. Rura jest wtedy narażona na uszkodzenia mechaniczne podczas późniejszych prac ziemnych na działce (np. sadzenia drzew, kopania pod ogrodzenie czy inne instalacje). Uszkodzenie rury gazowej to sytuacja ekstremalnie niebezpieczna. Równie poważnym błędem jest brak żółtej taśmy lokalizacyjnej z metalową wkładką. Bez niej, w przyszłości, zlokalizowanie przebiegu rury gazowej będzie niezwykle trudne, a nawet niemożliwe bez kosztownych i inwazyjnych prac ziemnych. To z kolei zwiększa ryzyko przypadkowego uszkodzenia instalacji podczas jakichkolwiek robót na posesji.
Niestaranny montaż przejścia przez ścianę: ukryte zagrożenie
Niestaranny montaż przejścia rury gazowej przez ścianę budynku to błąd, który może mieć najpoważniejsze konsekwencje. Brak rury osłonowej, niewłaściwe lub nieszczelne uszczelnienie przestrzeni między rurą gazową a rurą osłonową, to ukryte zagrożenie dla bezpieczeństwa mieszkańców. W przypadku nieszczelności rury gazowej na tym odcinku, gaz może niezauważenie przeniknąć do wnętrza budynku, tworząc mieszaninę wybuchową. Dlatego tak ważne jest, aby ten element był wykonany z najwyższą starannością, zgodnie z projektem i obowiązującymi normami, przez doświadczonego i uprawnionego instalatora. Nie ma tu miejsca na kompromisy.
