Jak zmierzyć średnicę rury? Rodzaje, narzędzia, błędy kompletny poradnik

Precyzyjny pomiar średnicy rury to absolutna podstawa każdej pracy instalacyjnej czy remontowej. Niezależnie od tego, czy jesteś doświadczonym instalatorem, czy majsterkowiczem-amatorem, dokładne określenie wymiarów rury jest kluczowe, by uniknąć kosztownych błędów i frustracji. W tym artykule pokażę Ci, jak krok po kroku zmierzyć średnicę rury, wyjaśnię różnice między średnicą zewnętrzną, wewnętrzną i nominalną (DN), a także przedstawię narzędzia i metody, które możesz wykorzystać od profesjonalnej suwmiarki po proste, domowe sposoby.

Jak prawidłowo zmierzyć średnicę rury kluczowe metody i pojęcia dla każdego majsterkowicza

Z mojego doświadczenia wiem, że precyzyjny pomiar średnicy rury to fundament każdej udanej pracy instalacyjnej czy remontowej. To nie jest tylko kwestia "mniej więcej", ale absolutna konieczność, aby cała instalacja działała prawidłowo i była szczelna. Bez dokładnych wymiarów, nawet najprostsza wymiana uszczelki może stać się prawdziwym koszmarem.

• Nieszczelności i awarie: Błędnie dobrana złączka lub uszczelka to prosta droga do wycieków, które mogą prowadzić do poważnych uszkodzeń konstrukcji budynku.
• Niedopasowanie elementów: Kupno niepasujących kształtek, zaworów czy obejm to strata czasu i pieniędzy na wymianę materiałów.
• Zmniejszona wydajność instalacji: Zbyt mała średnica wewnętrzna rury może ograniczyć przepływ wody, gazu czy powietrza, co negatywnie wpłynie na efektywność całej instalacji.
• Dodatkowe koszty i opóźnienia: Każdy błąd pomiarowy to konieczność ponownego zakupu materiałów, dodatkowe wizyty w sklepie i wydłużenie czasu pracy.

W jakich sytuacjach znajomość dokładnej średnicy rury jest niezbędna? Oto kilka przykładów, które często spotykam w swojej pracy:

• Zakup nowych złączek i kształtek: Każda złączka musi idealnie pasować do rury, aby zapewnić szczelność i trwałość połączenia.
• Wymiana fragmentów instalacji: Gdy musisz wymienić uszkodzony odcinek rury, musisz dobrać nowy element o identycznych wymiarach.
• Projektowanie nowych systemów: Przy planowaniu nowej instalacji, np. wodnej czy grzewczej, precyzyjne wymiary rur są kluczowe dla prawidłowego obliczenia przepływów i ciśnień.
• Dobór obejm i mocowań: Obejmy muszą ściśle przylegać do rury, aby stabilnie ją zamocować i zapobiec drganiom.
• Montaż armatury: Baterie, zawory czy głowice prysznicowe wymagają podłączenia do rur o określonych średnicach, często ze standardowymi gwintami.

Zanim przejdziemy do konkretnych metod pomiarowych, muszę podkreślić jedną z najważniejszych kwestii: nie wszystkie "średnice" są takie same. W świecie instalacji wyróżniamy trzy kluczowe rodzaje średnic: zewnętrzną, wewnętrzną i nominalną (DN). Ich rozróżnianie to podstawa, by uniknąć pomyłek i prawidłowo dobrać wszystkie elementy. Przygotowałem dla Ciebie schemat, który pomoże Ci to zwizualizować.

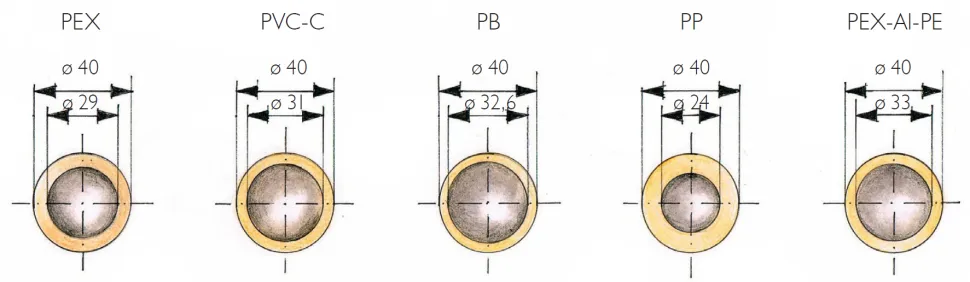

Rodzaje średnic rur dlaczego musisz je rozróżniać?

Kiedy mówimy o średnicy rury, wielu osobom od razu przychodzi na myśl jeden konkretny wymiar. Tymczasem w praktyce instalacyjnej mamy do czynienia z trzema różnymi rodzajami średnic, a ich rozróżnianie jest absolutnie kluczowe dla prawidłowego doboru elementów i zapewnienia funkcjonalności całej instalacji. Z mojego doświadczenia wynika, że to właśnie tutaj najczęściej pojawiają się błędy.

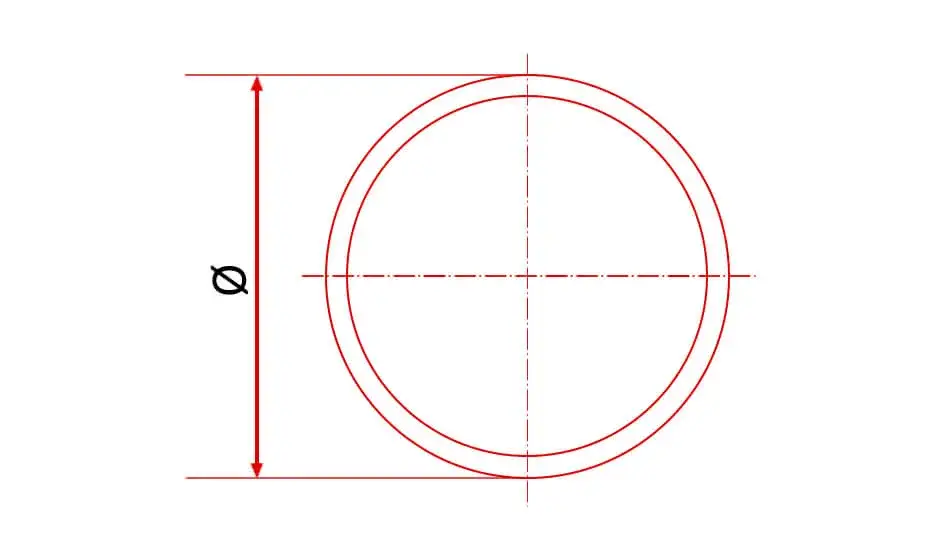

Średnica zewnętrzna (D): Klucz do dopasowania

Średnica zewnętrzna (D) to wymiar mierzony od zewnętrznej krawędzi rury do przeciwległej zewnętrznej krawędzi. Jest to najważniejszy wymiar, gdy dobierasz wszelkie elementy montażowe, takie jak obejmy, złączki zaciskowe, mufy czy kolana. To właśnie średnica zewnętrzna decyduje o tym, czy dany element "wejdzie" na rurę i czy będzie do niej pasował. Jest to szczególnie istotne w przypadku rur z tworzyw sztucznych (PP, PE, PVC), gdzie ten wymiar jest zazwyczaj precyzyjnie określony przez producenta.

Średnica wewnętrzna: Ważna dla przepływu

Średnica wewnętrzna to wymiar mierzący otwór rury, czyli przestrzeń, przez którą przepływa medium (woda, gaz, powietrze). Ten wymiar jest kluczowy dla przepustowości instalacji. Im większa średnica wewnętrzna, tym większy przepływ. Jest to szczególnie istotne w przypadku rur grubościennych, np. stalowych, gdzie grubość ścianki może znacząco zmniejszyć średnicę wewnętrzną w stosunku do zewnętrznej, co bezpośrednio wpływa na wydajność systemu.

Średnica nominalna (DN): Wartość umowna, a nie rzeczywista

Średnica nominalna (DN) to pojęcie, które często sprawia najwięcej problemów. Zgodnie z normą EN ISO 6708, DN to wartość umowna, która służy do kategoryzacji i zapewnienia kompatybilności elementów w systemach instalacyjnych. Co ważne, DN nie odpowiada żadnemu fizycznemu wymiarowi rury w milimetrach! Jest to po prostu numer, który ułatwia dobór rur, kołnierzy, kształtek i zaworów w ramach danego systemu. Przykładowo, rura oznaczona jako DN25 w rzeczywistości może mieć średnicę zewnętrzną 33,7 mm. Mylenie DN z rzeczywistym wymiarem w milimetrach jest jednym z najczęstszych błędów, prowadzących do zakupu niepasujących elementów.

Pomiar średnicy rury za pomocą suwmiarki precyzja w Twoich rękach

Jeśli zależy Ci na najwyższej precyzji, suwmiarka jest Twoim najlepszym przyjacielem. To narzędzie pozwala na dokładne zmierzenie średnicy zewnętrznej, wewnętrznej, a nawet grubości ścianki rury z dokładnością do dziesiątych, a nawet setnych części milimetra. W mojej pracy bez suwmiarki ani rusz, szczególnie przy dopasowywaniu elementów, gdzie każdy milimetr ma znaczenie.

Jak zmierzyć średnicę zewnętrzną suwmiarką?

Pomiar średnicy zewnętrznej rury suwmiarką jest prosty, ale wymaga precyzji:

1. Przygotuj rurę: Upewnij się, że rura jest czysta i wolna od zanieczyszczeń, które mogłyby zafałszować pomiar. Jeśli rura jest zardzewiała lub zdeformowana na końcu, zmierz ją w miejscu, gdzie jest nienaruszona.
2. Otwórz szczęki suwmiarki: Rozsuń główne szczęki suwmiarki na tyle, aby swobodnie objęły rurę.
3. Przyłóż suwmiarkę: Delikatnie zaciśnij szczęki suwmiarki na rurze, tak aby równomiernie przylegały do jej zewnętrznych krawędzi. Upewnij się, że suwmiarka jest prostopadła do osi rury.
4. Odczytaj wynik: Odczytaj wartość na skali suwmiarki. Jeśli używasz suwmiarki elektronicznej, wynik pojawi się na wyświetlaczu. W przypadku suwmiarki analogowej, odczytaj wartość z podziałki głównej i noniusza.

Jak zmierzyć średnicę wewnętrzną suwmiarką?

Pomiar średnicy wewnętrznej wymaga użycia mniejszych szczęk suwmiarki, które znajdują się na górze narzędzia:

1. Przygotuj rurę: Podobnie jak poprzednio, rura powinna być czysta.
2. Wsuń mniejsze szczęki: Wsuń mniejsze szczęki suwmiarki do wnętrza rury.
3. Rozsuń szczęki: Delikatnie rozsuwaj szczęki, aż oprą się o wewnętrzne ścianki rury. Upewnij się, że szczęki są prostopadłe do osi rury, aby uzyskać dokładny pomiar.
4. Odczytaj wynik: Odczytaj wartość ze skali suwmiarki. Pamiętaj, że ten pomiar jest kluczowy dla oceny przepustowości.

Obliczanie grubości ścianki rury

Kiedy znasz już średnicę zewnętrzną (D) i wewnętrzną (d) rury, możesz łatwo obliczyć grubość jej ścianki. To bardzo przydatne, zwłaszcza przy rurach stalowych czy miedzianych, gdzie grubość ścianki ma duży wpływ na wytrzymałość i przepustowość. Wzór jest prosty: Grubość ścianki = (D - d) / 2.

Alternatywne metody pomiaru średnicy rury gdy brak suwmiarki

Nie zawsze masz pod ręką suwmiarkę, prawda? W warunkach domowych, a czasem i na budowie, zdarza się, że musimy sobie radzić prostszymi narzędziami. Na szczęście istnieją skuteczne metody pomiaru średnicy rury, które wykorzystują zwykłą taśmę mierniczą, a nawet sznurek i linijkę. Co prawda, nie zapewnią one takiej precyzji jak suwmiarka, ale do wielu zastosowań są w zupełności wystarczające.

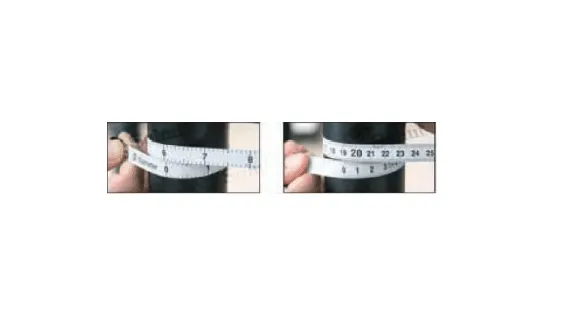

Obliczanie średnicy z obwodu rury (taśma miernicza)

Ta metoda jest niezwykle przydatna, zwłaszcza przy rurach o dużej średnicy, gdzie suwmiarka może być za mała. Wykorzystujemy tu podstawową zależność geometryczną: obwód koła (L) to iloczyn średnicy (D) i liczby Pi (π). Czyli L = D * π. Z tego wynika, że D = L / π. Pamiętaj, że wartość Pi to w przybliżeniu 3,14.

1. Przygotuj taśmę mierniczą: Upewnij się, że taśma jest elastyczna i łatwo owija się wokół rury.
2. Owiń rurę taśmą: Dokładnie owiń taśmę mierniczą wokół rury, tak aby ściśle przylegała do jej powierzchni. Upewnij się, że taśma jest prostopadła do osi rury i nie jest przekrzywiona.
3. Odczytaj obwód (L): Zanotuj odczytany obwód rury w milimetrach lub centymetrach.
4. Oblicz średnicę: Podziel zmierzony obwód przez 3,14 (π). Na przykład, jeśli obwód wynosi 94,2 mm, to średnica wynosi 94,2 / 3,14 = 30 mm.

Pomiar średnicy rury sznurkiem i linijką

To jest metoda "na partyzanta", ale działa! Jeśli nie masz nawet taśmy mierniczej, sznurek i linijka mogą uratować sytuację. Idea jest taka sama jak w przypadku taśmy mierniczej mierzymy obwód, a następnie obliczamy średnicę.

1. Przygotuj sznurek i linijkę: Potrzebujesz kawałka nierozciągliwego sznurka (np. nici, cienkiego drutu) i zwykłej linijki.
2. Owiń rurę sznurkiem: Owiń sznurek wokół rury, tak aby ściśle przylegał.
3. Zaznacz obwód: Zaznacz na sznurku punkt, w którym się on styka z początkiem owinięcia.
4. Zmierz długość sznurka: Rozwiń sznurek i zmierz jego długość (obwód L) za pomocą linijki.
5. Oblicz średnicę: Podziel zmierzoną długość sznurka (obwód L) przez 3,14 (π), aby uzyskać średnicę rury.

Pomiar w trudnych warunkach sprytne rozwiązania

Nie zawsze rura jest łatwo dostępna, czysta i gotowa do pomiaru. Czasem musimy zmierzyć rurę zabudowaną w ścianie, ukrytą w trudno dostępnym miejscu, albo taką, której końcówka jest skorodowana. W takich sytuacjach trzeba wykazać się sprytem i zastosować nieco inne podejście. Jako Jeremi Baranowski, często spotykam się z takimi wyzwaniami i wiem, że kreatywność jest wtedy na wagę złota.

Rura w ścianie co robić?

Gdy rura jest zabudowana w ścianie, bezpośredni pomiar jest niemożliwy. Wtedy musimy polegać na innych źródłach informacji:

• Oznaczenia na widocznych fragmentach: Poszukaj widocznych fragmentów rury, np. przy zaworach, grzejnikach czy punktach poboru wody. Często na rurach, zwłaszcza tych z tworzyw sztucznych, nadrukowane są oznaczenia producenta, które zawierają informacje o średnicy.
• Dokumentacja instalacji: Jeśli masz dostęp do projektu instalacji lub dokumentacji powykonawczej, tam powinny być zawarte informacje o średnicach użytych rur.
• Pomiar sąsiednich elementów: Jeśli wiesz, że rura łączy się z konkretnym zaworem, złączką czy grzejnikiem, możesz zmierzyć średnicę przyłącza tych elementów. Często to daje wskazówkę co do średnicy samej rury.

Odczytywanie oznaczeń na rurach

Wiele rur, zwłaszcza tych z tworzyw sztucznych (PE, PP, PEX), ma nadrukowane oznaczenia, które są prawdziwą skarbnicą informacji. Szukaj ciągów cyfr i liter, które często wyglądają tak: "32x3,0" lub "d20 PN10".

• "32x3,0": To oznaczenie zazwyczaj oznacza, że rura ma średnicę zewnętrzną 32 mm i grubość ścianki 3,0 mm. Z tego łatwo obliczysz średnicę wewnętrzną: 32 mm - (2 * 3,0 mm) = 26 mm.
• "d20 PN10": "d20" wskazuje na średnicę zewnętrzną 20 mm, a "PN10" to ciśnienie nominalne (10 barów), co jest informacją o wytrzymałości rury.

Zawsze dokładnie sprawdź całe oznaczenie, ponieważ producenci mogą stosować nieco różne formaty.

Metoda fotograficzna szacowanie na podstawie zdjęcia

To jest metoda, którą stosuję, gdy potrzebuję szybkiego oszacowania, a nie mam możliwości fizycznego pomiaru. Polega na zrobieniu zdjęcia rury, obok której znajduje się obiekt o znanej i stałej wielkości (np. linijka, moneta, karta kredytowa). Następnie, analizując zdjęcie, możesz proporcjonalnie oszacować średnicę rury. Oczywiście, to nie jest pomiar precyzyjny, ale daje dobre orientacyjne pojęcie o wymiarze, co często wystarcza do wstępnego planowania.

Systemy oznaczeń średnic rur metryczne vs. calowe

W świecie instalacji spotkasz się z dwoma głównymi systemami oznaczania średnic rur: metrycznym (w milimetrach) i calowym. I tu zaczynają się schody, bo mylenie tych systemów to jeden z najczęstszych błędów, który prowadzi do zakupu całkowicie niepasujących elementów. Z mojego doświadczenia wiem, że zrozumienie tej różnicy jest absolutnie kluczowe, zwłaszcza gdy pracujesz ze starszymi instalacjami lub elementami pochodzącymi z różnych źródeł.

Dlaczego 1 cal to nie zawsze 25,4 mm?

Wszyscy wiemy, że 1 cal to dokładnie 25,4 milimetra. Jednak w kontekście rur, ta prosta konwersja jest często myląca i prowadzi do błędnych wniosków. Dlaczego? Ponieważ wymiary calowe rur (np. 1/2", 3/4", 1") odnoszą się do historycznych standardów i średnic nominalnych, a nie do rzeczywistej średnicy zewnętrznej w milimetrach. Dawniej, gdy rury były głównie stalowe, "cal" odnosił się do średnicy wewnętrznej, która zmieniała się w zależności od grubości ścianki. Dziś jest to po prostu umowne oznaczenie, które nie ma bezpośredniego przełożenia na fizyczny wymiar 25,4 mm.

Na przykład, rura oznaczona jako 1/2 cala (1/2") nie ma średnicy zewnętrznej 12,7 mm (czyli 0,5 * 25,4 mm). Jej rzeczywista średnica zewnętrzna to zazwyczaj około 21,3 mm, a średnica wewnętrzna około 15 mm. To pokazuje, jak bardzo mylące może być dosłowne przeliczanie cali na milimetry w przypadku rur.

Tabele przeliczeniowe Twój niezbędnik

Aby uniknąć pomyłek, zawsze korzystaj z tabel przeliczeniowych. To są Twoje najlepsze narzędzia, gdy pracujesz z rurami oznaczonymi w calach lub DN. Tabele te jasno przyporządkowują wartości DN i calowe do rzeczywistych średnic zewnętrznych w milimetrach. Są one dostępne online, w katalogach producentów i w dobrych sklepach instalacyjnych. Szczególnie ważne jest to dla rur stalowych i miedzianych, gdzie historyczne oznaczenia calowe są nadal powszechnie stosowane.

Praktyczne przykłady konwersji

Spójrzmy na kilka typowych przykładów, abyś lepiej zrozumiał, jak interpretować te wartości:

• Rura 1/2" (pół cala): W rzeczywistości ma średnicę zewnętrzną około 21,3 mm i odpowiada średnicy nominalnej DN15.
• Rura 3/4" (trzy czwarte cala): Ma średnicę zewnętrzną około 26,9 mm i odpowiada DN20.
• Rura 1" (jeden cal): Ma średnicę zewnętrzną około 33,7 mm i odpowiada DN25.

Jak widzisz, wartości te znacznie odbiegają od prostego przelicznika 1 cal = 25,4 mm. Dlatego tak ważne jest, aby zawsze odwoływać się do sprawdzonych tabel i nie polegać na intuicji.

Najczęstsze błędy przy mierzeniu średnicy rur i jak ich unikać

Nawet doświadczonym majsterkowiczom zdarzają się pomyłki, zwłaszcza gdy spieszą się lub nie zwracają uwagi na detale. Z mojej praktyki wynika, że pewne błędy powtarzają się nagminnie. Znając je, możesz świadomie ich unikać i zaoszczędzić sobie sporo nerwów, czasu i pieniędzy. Pamiętaj, że diabeł tkwi w szczegółach, a w instalacjach te detale są kluczowe.

Mylenie średnicy nominalnej (DN) z rzeczywistym wymiarem

To jest chyba najczęstszy i najbardziej kosztowny błąd. Jak już wspomniałem, średnica nominalna (DN) to wartość umowna, która nie odpowiada rzeczywistemu wymiarowi rury w milimetrach. Wielu ludzi widząc np. "DN25" zakłada, że rura ma 25 mm średnicy, a to jest błędne założenie. W rzeczywistości rura DN25 ma średnicę zewnętrzną 33,7 mm. Kupując złączkę "na 25 mm" do rury DN25, dostaniesz element, który po prostu nie będzie pasował. Zawsze, ale to zawsze, sprawdzaj tabele konwersyjne, aby przyporządkować DN do rzeczywistej średnicy zewnętrznej w milimetrach.

Pomiar skorodowanych lub zdeformowanych końcówek rur

Jeśli rura jest stara, skorodowana lub jej końcówka jest zdeformowana (np. zgnieciona, pogięta), pomiar w tym miejscu będzie niedokładny. Rdza, osady czy uszkodzenia mechaniczne mogą znacząco zafałszować wynik. Zawsze staraj się mierzyć rurę w zdrowym, nieuszkodzonym miejscu, najlepiej kilka centymetrów od końca, gdzie rura zachowuje swój pierwotny kształt i wymiar. Jeśli musisz zmierzyć rurę w miejscu uszkodzenia, spróbuj ją delikatnie oczyścić lub wyrównać, jeśli to możliwe, ale najlepiej poszukać innego punktu pomiaru.

Ignorowanie grubości ścianki rury

Przy rurach z tworzyw sztucznych często podaje się średnicę zewnętrzną i grubość ścianki (np. 20x2,0 mm). W przypadku rur stalowych czy miedzianych grubość ścianki również jest bardzo istotna. Ignorowanie jej może prowadzić do błędnych założeń dotyczących średnicy wewnętrznej, a co za tym idzie przepustowości instalacji. Rura o dużej średnicy zewnętrznej, ale bardzo grubej ściance, może mieć mniejszą średnicę wewnętrzną niż rura o nieco mniejszej średnicy zewnętrznej, ale cienkiej ściance. Zawsze bierz pod uwagę grubość ścianki, zwłaszcza gdy planujesz przepływ medium przez rurę.

Przeczytaj również: Regulacja zaworów: Zrób to sam, objawy, koszty i sekrety LPG

Podsumowanie wybierz właściwą metodę pomiaru

Jak widzisz, pomiar średnicy rury to nie czarna magia, ale wymaga uwagi i zrozumienia kilku kluczowych pojęć. Wybór odpowiedniej metody zależy od Twoich potrzeb, dostępnych narzędzi i stopnia wymaganej precyzji. Pamiętaj, że każda z metod ma swoje zastosowania i ograniczenia, a najważniejsze jest, abyś świadomie podchodził do każdego pomiaru.

• Kiedy wystarczy zwykła miarka/sznurek:
  • Gdy potrzebujesz orientacyjnego pomiaru, np. do wstępnego oszacowania materiałów.
  • Gdy rura ma bardzo dużą średnicę i suwmiarka jest za mała.
  • W sytuacjach awaryjnych, gdy brak innych narzędzi.
• Kiedy suwmiarka jest absolutnie niezbędna:
  • Zawsze, gdy potrzebujesz precyzyjnego pomiaru średnicy zewnętrznej, wewnętrznej i grubości ścianki (np. do dopasowania złączek zaciskowych, gwintowanych).
  • Przy zakupie drogich lub specjalistycznych elementów, gdzie błąd jest niedopuszczalny.
  • W przypadku rur o małych średnicach, gdzie nawet niewielka różnica ma znaczenie.

Moja złota zasada brzmi: zawsze podwójnie sprawdzaj pomiary, zanim kupisz materiały. Lepiej poświęcić kilka dodatkowych minut na weryfikację, niż później tracić godziny na zwroty, wymiany i poprawki. Precyzja w instalacjach to gwarancja spokoju i trwałości na lata!
