Wybór odpowiednich materiałów do instalacji wodnej czy grzewczej to podstawa jej bezpieczeństwa i długowieczności. Jednym z najpopularniejszych rozwiązań są rury PEX, cenione za elastyczność i odporność. Jednak kluczowe dla instalatorów, inwestorów i osób planujących remont jest zrozumienie, jakie ciśnienie wytrzymuje rura PEX w różnych warunkach eksploatacji. W tym artykule przedstawię konkretne dane techniczne, które pozwolą Ci na bezpieczne i świadome projektowanie oraz wykonawstwo instalacji.
Standardowe rury PEX wytrzymują 10 bar, ale ciśnienie robocze zależy od temperatury
- Standardowe rury PEX (np. PEX/Al/PEX 16mm) są projektowane na maksymalne ciśnienie robocze 10 bar.
- Wytrzymałość rur PEX spada wraz ze wzrostem temperatury medium.
- Dla wody zimnej (20°C) i C.W.U./C.O. niskotemperaturowego (do 70°C) maksymalne ciśnienie robocze to 10 bar.
- Dla C.O. wysokotemperaturowego (do 95°C) maksymalne ciśnienie robocze redukowane jest do 6 bar.
- Rury wielowarstwowe PEX/Al/PEX oferują znacznie większą wytrzymałość i stabilność dzięki warstwie aluminium.
- Typowe ciśnienia w instalacjach domowych (3-4 bar woda, 1.5-2.5 bar C.O.) są znacznie niższe niż wytrzymałość rur PEX, zapewniając duży margines bezpieczeństwa.
Jakie ciśnienie wytrzymują rury PEX i co to oznacza dla Twojej instalacji
Dla każdego instalatora, projektanta czy inwestora precyzyjna wiedza o parametrach ciśnieniowych materiałów jest absolutnie kluczowa. To ona decyduje o bezpieczeństwie, trwałości i niezawodności całej instalacji. Rury PEX, choć oferują duży margines bezpieczeństwa w większości domowych zastosowań, wymagają od nas zrozumienia ich szczegółowych parametrów, aby uniknąć kosztownych błędów i zapewnić spokój na lata.
Kiedy mówimy o rurach PEX, często pojawia się parametr "10 bar". Jest to standardowe maksymalne ciśnienie robocze, na które projektowane są rury PEX, zwłaszcza popularne rury wielowarstwowe PEX/Al/PEX o średnicy 16 mm. Warto jednak podkreślić, że jest to wartość nominalna. Z mojego doświadczenia wiem, że kluczowym czynnikiem wpływającym na rzeczywistą wytrzymałość ciśnieniową rury PEX jest temperatura medium, czyli wody, która przez nią przepływa. Im wyższa temperatura, tym mniejsza odporność na ciśnienie.
Temperatura a ciśnienie: kluczowa zależność dla rur PEX
Zależność między temperaturą a maksymalnym ciśnieniem roboczym jest fundamentalna przy wyborze i projektowaniu instalacji z rur PEX. Dla instalacji z zimną wodą, gdzie temperatura medium nie przekracza 20°C, rury PEX zachowują swoją pełną wytrzymałość ciśnieniową, czyli do 10 bar. To sprawia, że są one doskonałym wyborem do rozprowadzania wody pitnej w budynkach.
Podobnie, w przypadku instalacji ciepłej wody użytkowej (C.W.U.) oraz niskotemperaturowych systemów ogrzewania, takich jak ogrzewanie podłogowe, gdzie temperatura wody zazwyczaj nie przekracza 70°C, rury PEX nadal utrzymują swoją wysoką odporność na ciśnienie, czyli do 10 bar. To świadczy o ich wszechstronności i niezawodności w typowych zastosowaniach domowych.
Sytuacja zmienia się w wysokotemperaturowych systemach centralnego ogrzewania, gdzie temperatura wody może osiągać 90-95°C. W takich warunkach, wytrzymałość ciśnieniowa rur PEX ulega redukcji. Maksymalne ciśnienie robocze dla rur PEX w tych systemach spada do 6 bar. Jest to niezwykle ważna informacja dla projektantów i instalatorów, ponieważ ignorowanie tej zależności może prowadzić do przeciążenia systemu i skrócenia jego żywotności. Zawsze należy to uwzględnić przy wyborze rur do instalacji grzejnikowych.| Temperatura medium | Maksymalne ciśnienie robocze |
|---|---|
| Woda zimna (do 20°C) | 10 bar |
| C.W.U. i C.O. niskotemperaturowe (do 70°C) | 10 bar |
| C.O. wysokotemperaturowe (90-95°C) | 6 bar |
Różne rury PEX: konstrukcja i średnica mają znaczenie

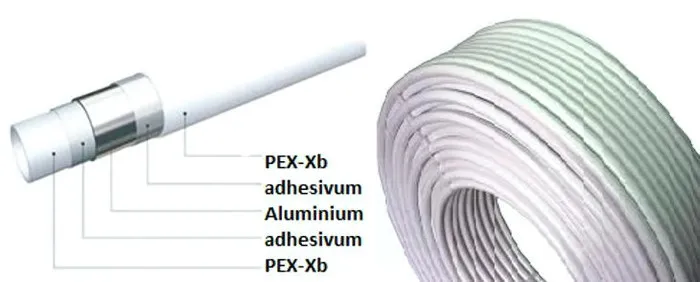

Kiedy mówimy o wytrzymałości rur PEX, nie możemy pominąć ich konstrukcji. Rury wielowarstwowe, takie jak PEX/Al/PEX czy PEX-b/Al/PEX-b, oferują znaczące zalety w porównaniu do rur jednowarstwowych. Kluczową rolę odgrywa tu warstwa aluminium, która jest umieszczona pomiędzy dwiema warstwami PEX. To właśnie ona zwiększa odporność na ciśnienie, znacznie redukuje rozszerzalność cieplną (co jest niezwykle ważne w instalacjach grzewczych) oraz pełni funkcję bariery antydyfuzyjnej, zapobiegając przenikaniu tlenu do instalacji, co mogłoby prowadzić do korozji elementów metalowych.
Często pojawia się pytanie, czy średnica rury, na przykład 16mm w porównaniu do 20mm, wpływa na jej parametry ciśnieniowe. Zasadniczo, podstawowe parametry ciśnieniowe (10 bar dla niższych temperatur i 6 bar dla wyższych) są zazwyczaj spójne dla danego typu rury PEX, niezależnie od jej średnicy. Średnica rury wpływa przede wszystkim na przepływ medium i straty ciśnienia, a nie na jej maksymalną wytrzymałość na ciśnienie robocze. Oczywiście, grubość ścianki rury dla większych średnic jest odpowiednio zwiększana, aby zachować te same parametry wytrzymałościowe.
Warto również wiedzieć, że rury PEX dzielą się na kilka typów w zależności od metody sieciowania polietylenu:
- PEX-a: Sieciowany za pomocą nadtlenków. Charakteryzuje się największą elastycznością i "pamięcią kształtu", co ułatwia montaż i pozwala na naprawę zagięć poprzez podgrzanie.
- PEX-b: Sieciowany za pomocą silanów. Jest nieco mniej elastyczny niż PEX-a, ale nadal bardzo wytrzymały i szeroko stosowany.
- PEX-c: Sieciowany za pomocą wiązek elektronów. Jest najmniej elastyczny z tej trójki, ale również bardzo odporny na uszkodzenia mechaniczne i chemiczne.
Każdy z tych typów ma swoje specyficzne właściwości mechaniczne, które wpływają na elastyczność i ogólną odporność rury, ale w kontekście ciśnienia roboczego, kluczowa jest przede wszystkim konstrukcja (jednowarstwowa vs. wielowarstwowa) i temperatura.
Praktyczne ciśnienie w instalacjach domowych: czy PEX sprosta wyzwaniu?
W domowych instalacjach wodociągowych, typowe wartości ciśnienia wynoszą zazwyczaj od 3 do 4 bar. Porównując to z wytrzymałością rur PEX na poziomie 10 bar (dla zimnej i ciepłej wody użytkowej do 70°C), widzimy, że rury PEX oferują bardzo duży margines bezpieczeństwa. Oznacza to, że są one w stanie bez problemu sprostać codziennym obciążeniom, a nawet chwilowym skokom ciśnienia, zapewniając niezawodność i długowieczność systemu.
W systemach centralnego ogrzewania, ciśnienie robocze jest zazwyczaj niższe i wynosi od 1.5 do 2.5 bar. Nawet biorąc pod uwagę redukcję wytrzymałości rur PEX do 6 bar w wysokotemperaturowych instalacjach (90-95°C), nadal mamy do czynienia ze znaczącym marginesem bezpieczeństwa. Rury PEX są więc doskonałym wyborem zarówno do ogrzewania grzejnikowego, jak i podłogowego, gdzie ich elastyczność i odporność na korozję są dodatkowymi atutami.
Ogrzewanie podłogowe, ze względu na swoją specyfikę, pracuje pod jeszcze niższym ciśnieniem, zazwyczaj poniżej 3 bar. To sprawia, że rury PEX są wręcz idealnym wyborem do tego typu systemów. Ich wysoka odporność na ciśnienie w połączeniu z elastycznością, która ułatwia układanie pętli grzewczych, czyni je liderem w tej dziedzinie. Z mojego doświadczenia wiem, że rury PEX w ogrzewaniu podłogowym sprawdzają się znakomicie, zapewniając komfort i bezawaryjność na długie lata.Przeczytaj również: "Stara rura" podwójne znaczenie. Remont czy obraza?
Normy i certyfikaty: gwarancja jakości i bezpieczeństwa PEX
W Polsce, kluczową normą dla systemów rur wielowarstwowych jest PN-EN ISO 21003. Zalecam zawsze szukać produktów, które są zgodne z tą normą, ponieważ jest to gwarancja, że rury spełniają rygorystyczne wymagania dotyczące wytrzymałości, trwałości i bezpieczeństwa. Dodatkowo, dla instalacji wody pitnej, niezwykle ważne jest, aby rury posiadały atesty Państwowego Zakładu Higieny (PZH), co potwierdza ich bezpieczeństwo w kontakcie z żywnością.
Zgodność z normami to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa i długowieczności instalacji.
Nieodłącznym elementem każdej profesjonalnie wykonanej instalacji jest próba ciśnieniowa. Jej celem jest weryfikacja szczelności i wytrzymałości całego systemu przed oddaniem go do użytku. Ciśnienie testowe jest zawsze wyższe niż ciśnienie robocze na przykład, zgodnie z normą EN ISO 21003, może wynosić 15 bar. To pozwala na wykrycie ewentualnych słabych punktów i zapewnia solidność systemu, zanim zostanie on napełniony wodą i uruchomiony. Jest to etap, którego nigdy nie należy pomijać.
Producenci rur PEX deklarują żywotność instalacji na minimum 50 lat. To imponujący okres, który świadczy o wysokiej jakości i trwałości tych materiałów. Jednak warto pamiętać, że ta długowieczność jest możliwa do osiągnięcia tylko przy zachowaniu nominalnych parametrów pracy czyli odpowiedniego ciśnienia i temperatury. Przekraczanie tych wartości, nawet sporadycznie, może skrócić przewidywaną żywotność systemu, dlatego tak ważne jest świadome projektowanie i eksploatacja.
Świadomy wybór rur PEX: klucz do spokoju na lata
Podsumowując, rury PEX to doskonały wybór do wielu typów instalacji, ale ich pełne wykorzystanie wymaga zrozumienia kilku kluczowych zasad:
- Temperatura jest głównym czynnikiem wpływającym na wytrzymałość ciśnieniową rur PEX (10 bar dla niższych temperatur, 6 bar dla wysokotemperaturowego C.O.).
- Rury wielowarstwowe PEX/Al/PEX oferują znacznie wyższą stabilność, odporność na ciśnienie i redukcję rozszerzalności cieplnej dzięki warstwie aluminium.
- Rury PEX zapewniają bardzo duży margines bezpieczeństwa dla typowych ciśnień w domowych instalacjach wodociągowych i centralnego ogrzewania.
Z mojego doświadczenia wiem, że kluczem do sukcesu jest stosowanie systemowych rozwiązań czyli rur i złączek od jednego producenta. Gwarantuje to pełną kompatybilność, prawidłowe uszczelnienie i integralność całego systemu. To bezpośrednio wpływa na jego wytrzymałość ciśnieniową, minimalizuje ryzyko awarii i zapewnia deklarowaną żywotność na długie lata. Nie warto oszczędzać na jakości, gdy w grę wchodzi bezpieczeństwo i komfort użytkowania całej instalacji.
