Zawór trójdrożny: Przed czy za pompą? Ekspert radzi!

W świecie instalacji grzewczych i ciepłej wody użytkowej, pozornie drobne decyzje montażowe mogą mieć kolosalne znaczenie dla wydajności, bezpieczeństwa i żywotności całego systemu. Jednym z takich kluczowych dylematów, z którym często spotykam się w swojej praktyce, jest prawidłowe umiejscowienie zaworu trójdrożnego. Ten artykuł ma za zadanie raz na zawsze rozwiać wątpliwości, precyzyjnie wskazując, gdzie i dlaczego zawór trójdrożny powinien znaleźć się w Twojej instalacji.

Dlaczego prawidłowe umiejscowienie zaworu trójdrożnego jest tak istotne?

Odpowiednie umiejscowienie zaworu trójdrożnego to nie tylko kwestia "dobrej praktyki", ale fundament dla prawidłowego i efektywnego działania całej instalacji. Jako Jeremi Baranowski, zawsze podkreślam moim klientom, że to właśnie ten element w dużej mierze odpowiada za ochronę kotła przed szkodliwą korozją niskotemperaturową, zwłaszcza w systemach na paliwa stałe. Co więcej, precyzyjna regulacja temperatury, którą umożliwia zawór, przekłada się bezpośrednio na efektywność energetyczną, mniejsze zużycie paliwa i niższe rachunki. Nie możemy zapominać o komforcie cieplnym stabilna temperatura w pomieszczeniach czy brak ryzyka poparzeń w instalacji c.w.u. to priorytety. Wreszcie, a może przede wszystkim, prawidłowy montaż zaworu trójdrożnego chroni serce instalacji, czyli pompę, przed uszkodzeniami takimi jak kawitacja, znacząco wydłużając jej żywotność.

Krótko o rolach zaworu: Mieszanie a przełączanie

Zanim zagłębimy się w niuanse lokalizacji, warto przypomnieć sobie, że zawór trójdrożny może pełnić dwie główne role. Jako zawór mieszający, jego podstawowym zadaniem jest łączenie gorącej wody z kotła z chłodniejszą wodą powracającą z instalacji. Celem jest uzyskanie dokładnie zadanej temperatury na wyjściu. To rozwiązanie jest nieocenione w instalacjach ogrzewania podłogowego, gdzie chroni podłogę przed zbyt wysoką temperaturą, a także w systemach z kotłami na paliwa stałe, gdzie podnosi temperaturę wody na powrocie, chroniąc kocioł przed korozją niskotemperaturową.

Z kolei zawór przełączający, często nazywany rozdzielającym, ma za zadanie zmieniać kierunek przepływu czynnika grzewczego. Wyobraź sobie sytuację, w której kocioł musi zasilać raz grzejniki, a innym razem podgrzewać wodę w zasobniku c.w.u. Właśnie tutaj zawór przełączający wchodzi do gry, efektywnie kierując strumień ciepła tam, gdzie jest aktualnie potrzebny. Jest to typowe rozwiązanie w instalacjach z kotłem dwufunkcyjnym lub w systemach z dwoma różnymi źródłami ciepła.

Lokalizacja zaworu trójdrożnego: Co decyduje o wyborze miejsca?

Podstawowa zasada, którą zawsze powtarzam, jest prosta: lokalizacja zaworu trójdrożnego zależy przede wszystkim od typu obiegu, w którym ma pracować. W obiegu grzewczym centralnego ogrzewania (CO), niezależnie od tego, czy mówimy o zaworze mieszającym, czy przełączającym, montujemy go zawsze za pompą obiegową. Dlaczego? Taka konfiguracja zapewnia znacznie lepszą kontrolę nad przepływem, a co najważniejsze, chroni pompę przed nadmiernym obciążeniem i niebezpiecznym zjawiskiem kawitacji, które może prowadzić do jej szybkiego uszkodzenia. Dzięki temu instalacja działa stabilniej i efektywniej.

Obieg ciepłej wody użytkowej (c.w.u.): Kiedy montaż przed pompą jest jedynym słusznym wyborem?

Sytuacja zmienia się diametralnie, gdy mówimy o obiegu ciepłej wody użytkowej (c.w.u.). Tutaj zawór trójdrożny montujemy przed pompą cyrkulacyjną c.w.u. To kluczowa różnica. Taka lokalizacja pozwala na znacznie lepszą kontrolę ciśnienia w układzie, co jest niezwykle ważne dla stabilności i bezpieczeństwa instalacji c.w.u. Dodatkowo, umiejscowienie zaworu przed pompą redukuje ryzyko korozji samego urządzenia, co przekłada się na jego dłuższą i bezproblemową pracę. W tym przypadku, próba montażu zaworu za pompą mogłaby prowadzić do niestabilności i problemów z prawidłowym działaniem systemu.

Zawór za pompą w instalacji CO: Kluczowe korzyści i zasady

Wracając do instalacji centralnego ogrzewania, montaż zaworu trójdrożnego za pompą obiegową to prawdziwy strzał w dziesiątkę, jeśli chodzi o ochronę urządzenia. Taka konfiguracja skutecznie minimalizuje ryzyko wystąpienia zjawiska kawitacji. Kawitacja to nic innego jak powstawanie i implozja pęcherzyków pary wodnej w cieczy, co generuje silne drgania i hałas, a w dłuższej perspektywie prowadzi do erozji i uszkodzenia wirnika pompy. Umieszczając zawór za pompą, zapewniamy jej stabilne warunki pracy, co znacząco wydłuża jej żywotność i pozwala uniknąć kosztownych napraw.

Stabilność hydrauliczna i precyzyjna regulacja temperatury

Korzyści płynące z montażu zaworu za pompą w obiegu CO są liczne i bardzo wymierne. Jako praktyk, zawsze zwracam uwagę na te najważniejsze:

• Stabilność hydrauliczna: Prawidłowo umiejscowiony zawór zapewnia równomierny przepływ i ciśnienie w całej instalacji, eliminując wahania, które mogłyby negatywnie wpływać na komfort i efektywność.
• Precyzyjna regulacja temperatury: Dzięki temu możemy utrzymać stałą, zadaną temperaturę w pomieszczeniach, co jest szczególnie ważne w systemach ogrzewania podłogowego, gdzie zbyt wysoka temperatura mogłaby uszkodzić wylewkę.
• Optymalizacja pracy systemu: Zawór, współpracując z automatyką, pozwala na dostosowanie pracy kotła do aktualnego zapotrzebowania na ciepło, co przekłada się na jego bardziej ekonomiczną pracę.
• Mniejsze zużycie paliwa: Precyzyjna kontrola temperatury i optymalizacja pracy kotła bezpośrednio wpływają na redukcję zużycia paliwa.
• Niższe koszty eksploatacji: Suma wszystkich powyższych punktów to nic innego jak realne oszczędności w Twoim portfelu.

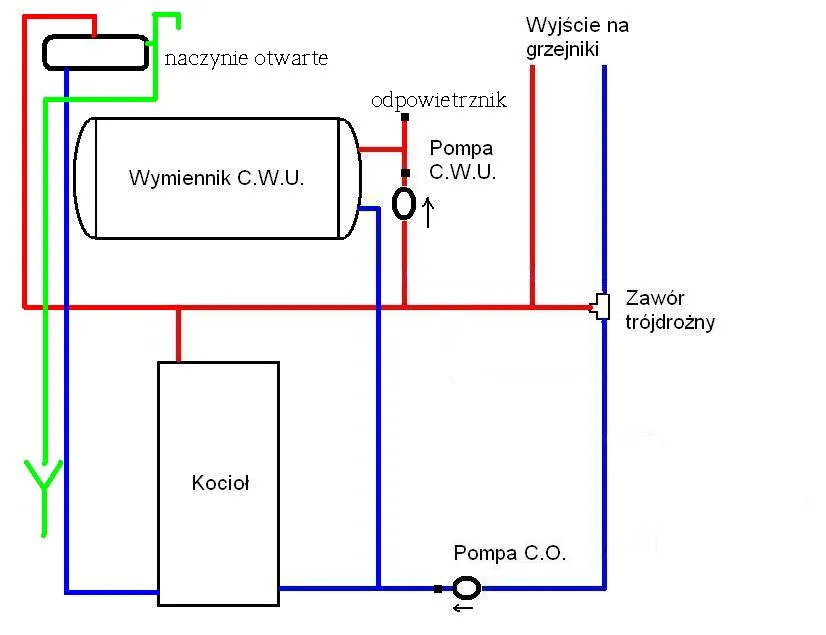

Schemat poprawnego montażu zaworu mieszającego za pompą (ochrona powrotu kotła)

W instalacjach z kotłami na paliwa stałe, gdzie ochrona kotła przed korozją niskotemperaturową jest absolutnym priorytetem, prawidłowy montaż zaworu mieszającego za pompą jest kluczowy. Schemat wygląda następująco: gorąca woda z kotła trafia do zaworu, gdzie jest mieszana z chłodniejszą wodą powracającą z instalacji. Celem jest podniesienie temperatury wody wracającej do kotła powyżej krytycznych 50-60°C. Dzięki temu w komorze spalania nie dochodzi do kondensacji pary wodnej i powstawania szkodliwych kwasów, które niszczyłyby kocioł od środka. Pompa, umieszczona przed zaworem, zapewnia stabilny obieg i odpowiednie ciśnienie, a zawór precyzyjnie reguluje temperaturę powrotu, gwarantując długą i bezawaryjną pracę kotła.

Schemat montażu zaworu przełączającego za pompą (zasilanie grzejników i zasobnika c.w.u.)

W przypadku zaworu przełączającego, który ma za zadanie kierować czynnik grzewczy do różnych obiegów (np. grzejników lub zasobnika c.w.u.), również montujemy go za pompą. Pompa tłoczy czynnik grzewczy do zaworu, a ten, w zależności od ustawienia (ręcznego lub automatycznego), kieruje go do odpowiedniego obiegu. Taka konfiguracja pozwala na efektywne zarządzanie ciepłem w systemach, gdzie kocioł musi obsługiwać jednocześnie ogrzewanie pomieszczeń i podgrzewanie wody użytkowej. Dzięki temu możemy np. priorytetowo podgrzewać c.w.u., a po osiągnięciu zadanej temperatury, zawór automatycznie przekieruje ciepło na grzejniki.

Zawór przed pompą w instalacji c.w.u.: Dlaczego to jedyny słuszny wybór?

W instalacjach ciepłej wody użytkowej (c.w.u.) kluczową rolę odgrywa pompa cyrkulacyjna, która zapewnia stały obieg ciepłej wody w rurach, dzięki czemu nie musimy długo czekać na ciepłą wodę po odkręceniu kranu. Umiejscowienie zaworu trójdrożnego przed tą pompą jest absolutnie krytyczne dla jej prawidłowego działania i efektywności całego systemu. Taka kolejność pozwala na optymalne zarządzanie ciśnieniem w układzie i precyzyjne sterowanie temperaturą wody, zanim trafi ona do pompy. Dzięki temu pompa pracuje w stabilnych warunkach, co minimalizuje ryzyko jej uszkodzenia i zapewnia długą, bezawaryjną eksploatację.

Jakie zagrożenia dla pompy i instalacji eliminuje montaż w tej kolejności?

Prawidłowy montaż zaworu trójdrożnego przed pompą w instalacji c.w.u. eliminuje szereg potencjalnych problemów, które mogłyby negatywnie wpłynąć na żywotność i efektywność systemu. W mojej ocenie, najważniejsze z nich to:

• Ryzyko korozji urządzenia: Umiejscowienie zaworu przed pompą pozwala na lepszą kontrolę warunków pracy, co zmniejsza ryzyko powstawania korozji w samej pompie i innych elementach instalacji.
• Niestabilna kontrola ciśnienia: Zawór przed pompą stabilizuje ciśnienie w układzie, co zapobiega nagłym skokom i spadkom, chroniąc pompę przed nadmiernym obciążeniem i uszkodzeniami mechanicznymi.
• Zapewnienie odpowiedniej temperatury: Zawór precyzyjnie miesza wodę, zapewniając, że do pompy trafia woda o odpowiedniej temperaturze, co jest ważne dla jej efektywności i bezpieczeństwa użytkowania.

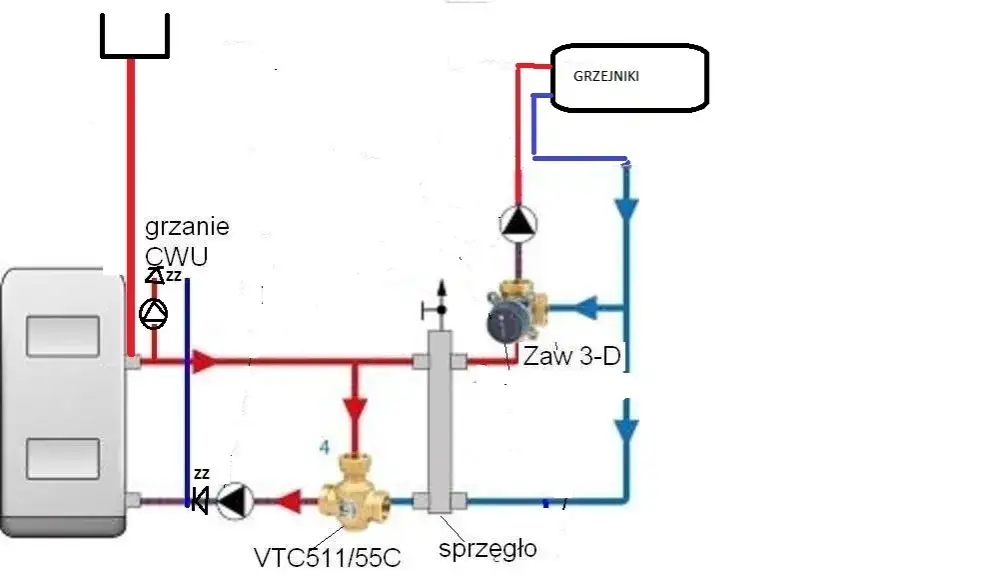

Schemat ilustrujący prawidłowe wpięcie zaworu w obieg cyrkulacji c.w.u.

Prawidłowe wpięcie zaworu w obieg cyrkulacji c.w.u. zakłada, że zawór trójdrożny znajduje się na linii powrotnej cyrkulacji, tuż przed pompą cyrkulacyjną. Woda z zasobnika c.w.u. jest podgrzewana, a następnie rozprowadzana do punktów poboru. Niewykorzystana woda wraca obiegiem cyrkulacyjnym. Zawór trójdrożny, umieszczony przed pompą, może regulować przepływ, mieszając wodę z powrotu z wodą z zasobnika, aby utrzymać stałą temperaturę w obiegu cyrkulacyjnym. Pompa cyrkulacyjna, umieszczona za zaworem, zasysa tę już uregulowaną temperaturowo wodę i ponownie tłoczy ją do obiegu, zapewniając natychmiastowy dostęp do ciepłej wody w kranach.

Błędy w montażu zaworu: Jakie są konsekwencje?

W mojej wieloletniej praktyce widziałem wiele instalacji, gdzie błędy w montażu zaworu trójdrożnego prowadziły do frustrujących problemów. Pierwsze objawy to często niestabilna praca całego systemu temperatura w grzejnikach skacze, woda w kranach raz jest gorąca, raz zimna. Często pojawia się również niepokojący hałas i drgania, które są sygnałem, że coś jest nie tak. To wszystko to nic innego jak wołanie o pomoc ze strony Twojej instalacji, wskazujące na to, że zawór nie pracuje tak, jak powinien, lub jest zamontowany w niewłaściwym miejscu.

Jak zła lokalizacja zaworu może doprowadzić do przedwczesnej awarii pompy?

Nieprawidłowa lokalizacja zaworu to prosta droga do przedwczesnej awarii pompy. W obiegu CO, jeśli zawór zostanie zamontowany przed pompą, może to prowadzić do zaburzeń ciśnienia i przepływu, co z kolei sprzyja zjawisku kawitacji. Pęcherzyki pary wodnej niszczą wirnik pompy, skracając jej żywotność nawet o połowę. W obiegu c.w.u., błędny montaż zaworu za pompą może prowadzić do niestabilnej pracy, przegrzewania się pompy lub jej nieefektywnego działania, co również odbije się na jej trwałości. Pamiętaj, pompa to serce instalacji dbaj o nią, montując zawór w odpowiednim miejscu.

Spadek efektywności grzewczej: Kiedy instalacja nie dogrzewa mimo pracy kotła?

Jedną z najbardziej irytujących konsekwencji błędnego montażu zaworu trójdrożnego lub jego całkowitego braku jest spadek efektywności grzewczej. Zdarza się, że kocioł pracuje na pełnych obrotach, zużywa paliwo, a mimo to w domu jest zimno, grzejniki są letnie, a podłogówka nie dogrzewa. To klasyczny objaw źle działającego zaworu mieszającego, który nie jest w stanie prawidłowo regulować temperatury czynnika grzewczego. W instalacjach c.w.u. może to oznaczać, że woda jest podgrzewana zbyt długo lub jej temperatura jest niestabilna, co negatywnie wpływa na komfort użytkowania i generuje niepotrzebne koszty.

Wybór i sterowanie zaworem trójdrożnym: Praktyczne wskazówki

Wybór odpowiedniego zaworu trójdrożnego i sposobu jego sterowania ma kluczowe znaczenie dla komfortu i efektywności instalacji. Oto porównanie najpopularniejszych typów:

Na co zwrócić uwagę przy doborze średnicy i parametru Kvs zaworu?

Dobór odpowiedniej średnicy zaworu i jego parametru Kvs (współczynnika przepływu) to kolejny aspekt, którego nie wolno lekceważyć. Zbyt mały zawór będzie dławić przepływ, powodując spadek wydajności, natomiast zbyt duży może utrudniać precyzyjną regulację. Parametr Kvs określa maksymalny przepływ wody przez zawór przy określonym spadku ciśnienia i jest kluczowy dla prawidłowego zwymiarowania. Zawsze zalecam konsultację z dokumentacją techniczną producenta lub doświadczonym specjalistą. Pamiętaj, że prawidłowy dobór to podstawa efektywnej i bezawaryjnej pracy instalacji.

Przeczytaj również: Obudowa rur CO: Od problemu do designu! Kompletny przewodnik

Najczęstsze błędy popełniane podczas instalacji, których musisz unikać

Jako Jeremi Baranowski, widziałem wiele błędów, które można łatwo uniknąć. Oto lista tych najczęstszych, na które musisz zwrócić szczególną uwagę:

1. Nieprawidłowa lokalizacja: To błąd numer jeden. Zamiana miejsc montażu (przed pompą w CO lub za pompą w c.w.u.) prowadzi do niestabilnej pracy, hałasu, a nawet uszkodzenia pompy. Zawsze wracaj do podstawowej zasady!
2. Odwrotne podłączenie króćców: To zaskakująco częsty problem. Podłączenie zasilania i powrotu w niewłaściwe miejsca uniemożliwia prawidłowe działanie zaworu, a nawet może go zablokować. Dokładnie sprawdź schemat producenta.
3. Brak montażu zaworu tam, gdzie jest niezbędny: W instalacjach z ogrzewaniem podłogowym lub kotłem na paliwa stałe brak zaworu trójdrożnego jest poważnym błędem, który może prowadzić do uszkodzenia wylewki lub, co gorsza, samego kotła przez korozję niskotemperaturową.
4. Niewłaściwy dobór zaworu: Użycie zaworu o złej średnicy lub niewłaściwym parametrze Kvs. Zawsze dobieraj zawór do konkretnej instalacji i jej zapotrzebowania.
5. Ignorowanie objawów awarii: Niska temperatura wody w grzejnikach, zawieszenie się zaworu w jednej pozycji, lub tylko częściowo ciepła rura za zaworem to sygnały, że coś jest nie tak. Nie lekceważ ich!
